DMY-III - Válvula de pulso Xiechang

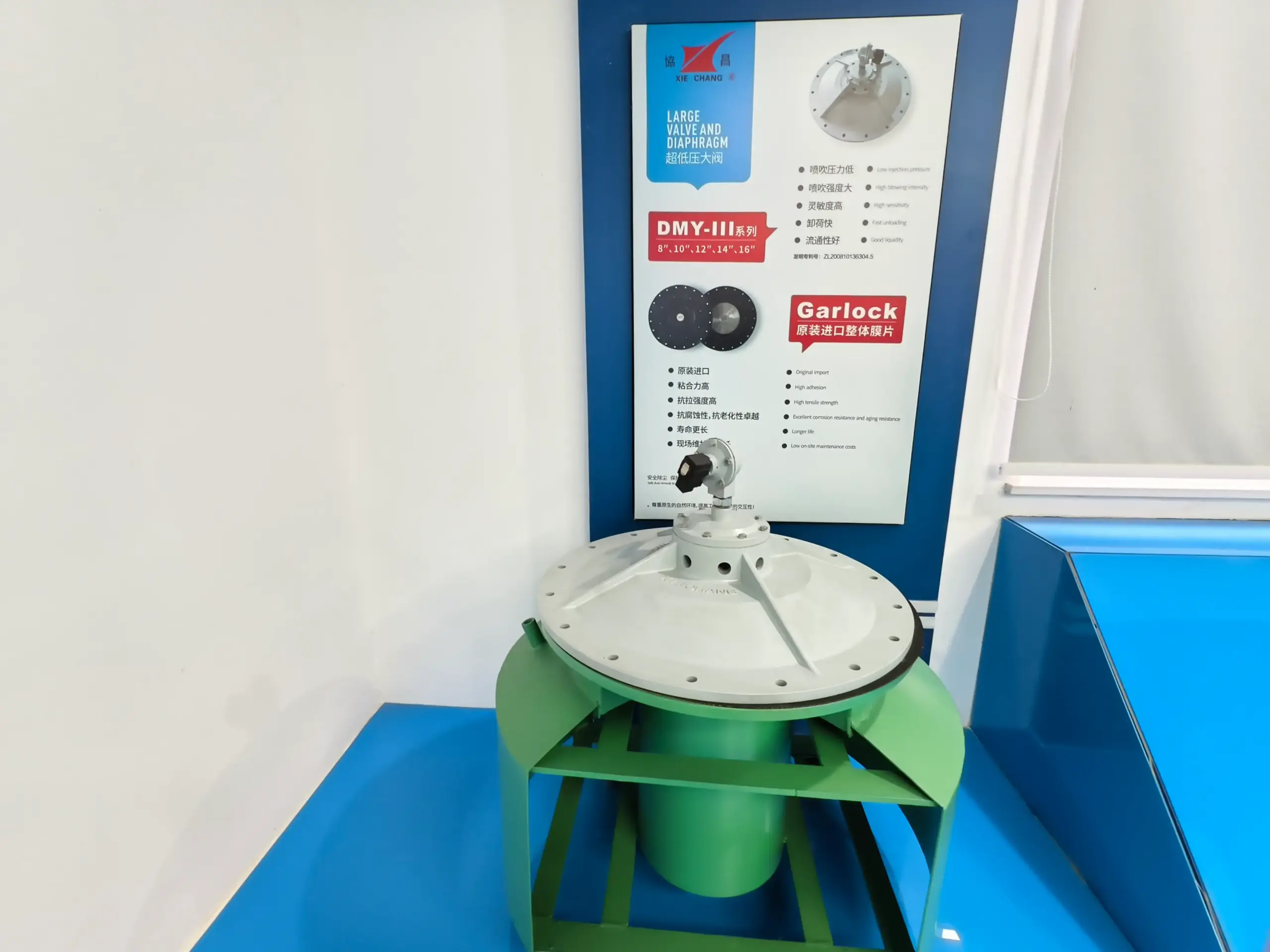

DMY-III Válvula de pulso de grande porte de 8-16 polegadas

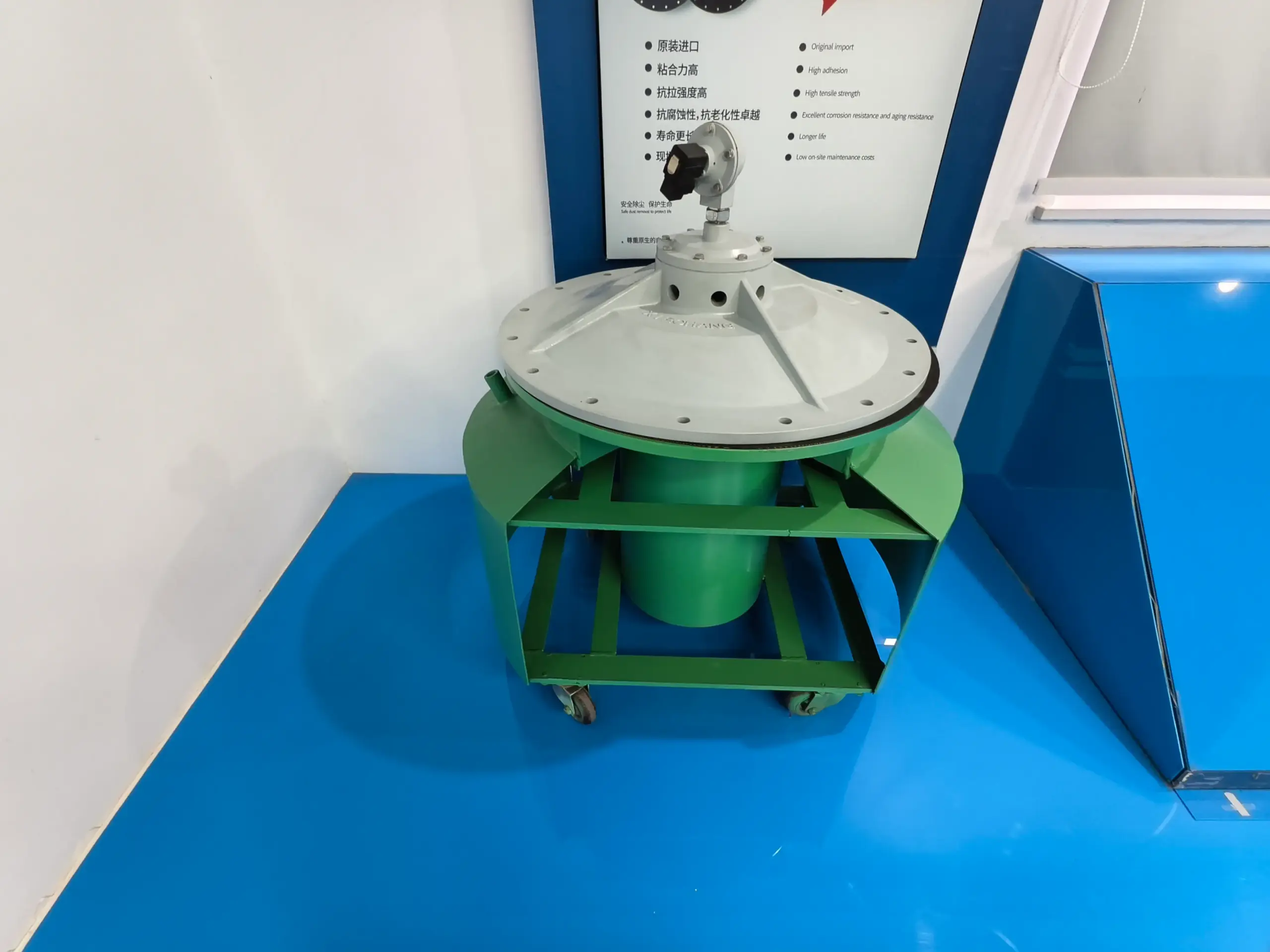

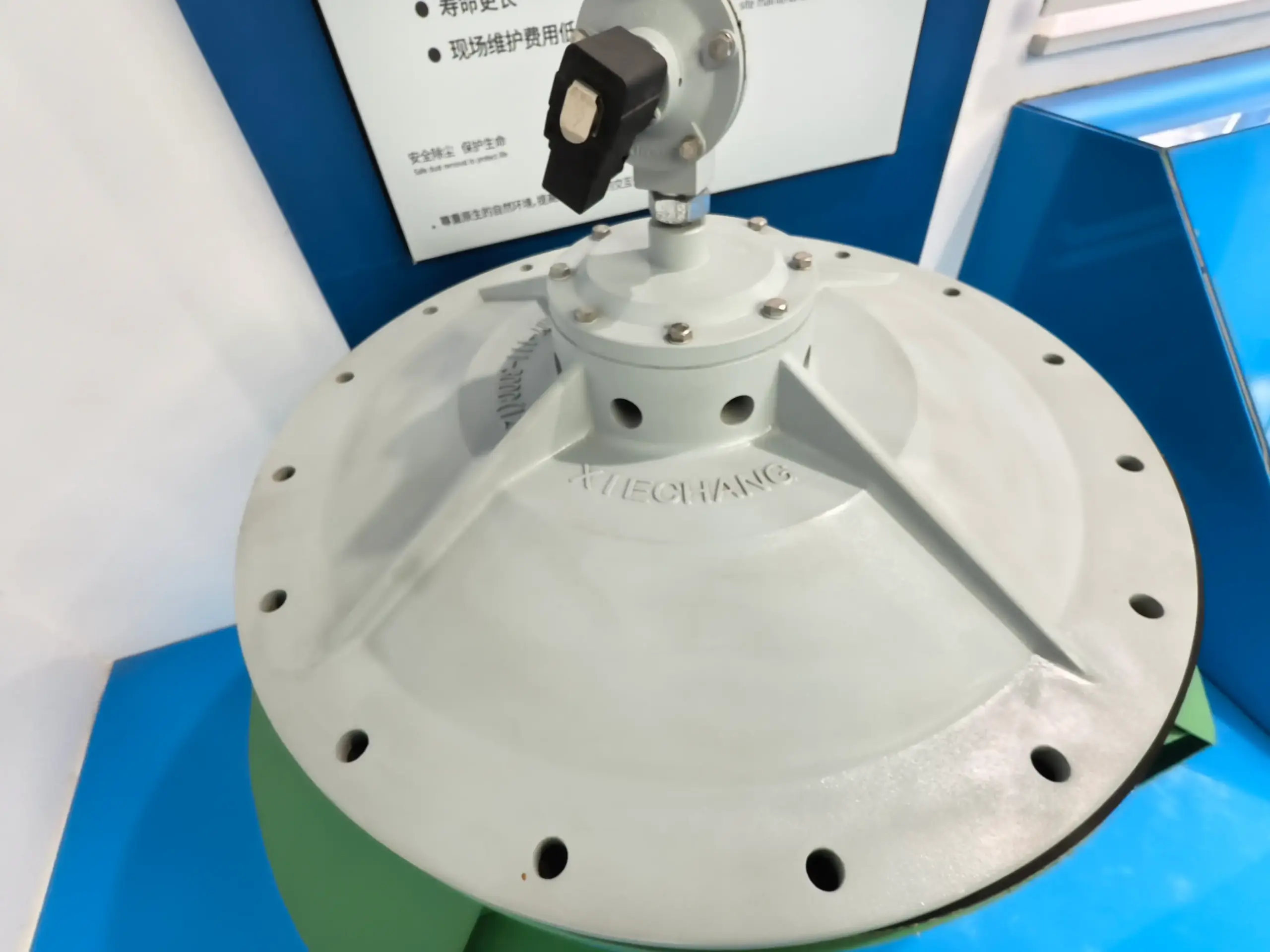

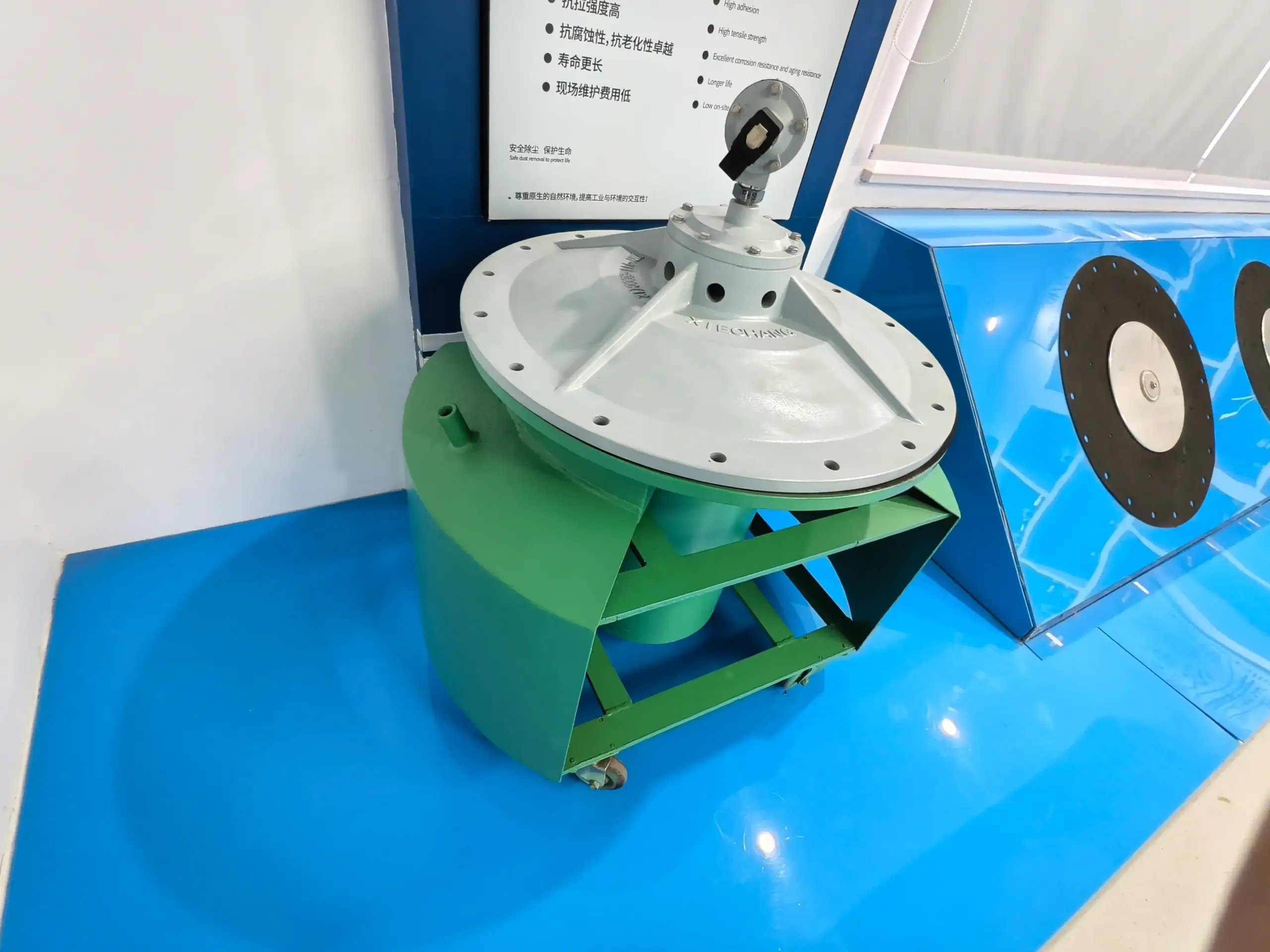

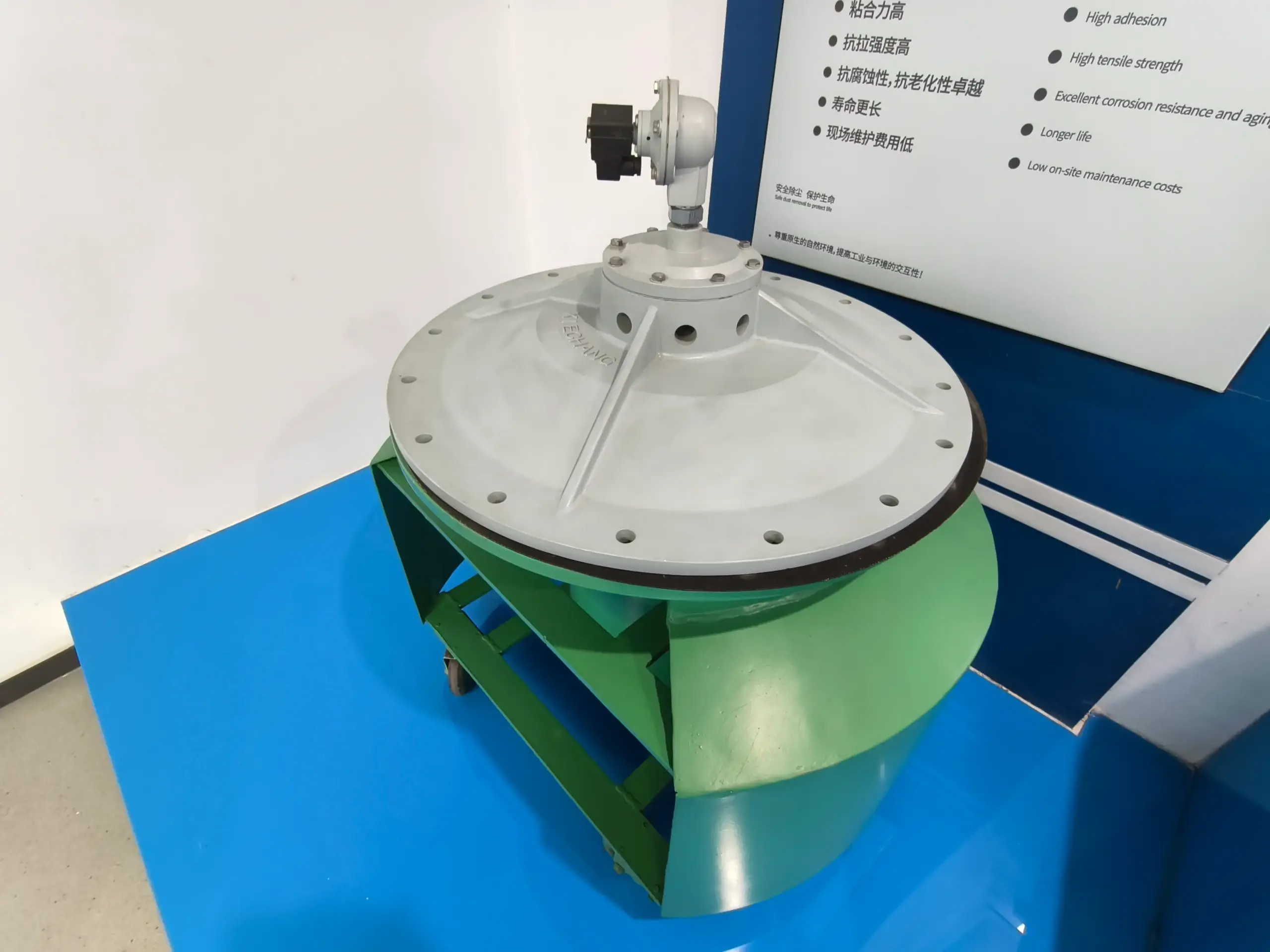

Válvula de pulso de grande porte de 8-16 polegadas e baixa pressão, projetada para limpeza de filtros de mangas industriais de alto volume.
Parâmetros técnicos
Especificação principal de operação.
SérieDMY-III
Pressão de trabalho0.05-0.1 MPa
Fluido de trabalhoAr comprimido limpo e seco
TensãoDC24V; AC220V / 50Hz opcional
Grau de proteçãoIP65
Temperatura de operação-20 C a +55 C padrão
Vida útil do diafragmaAproximadamente 1 milhão de ciclos nas condições especificadas
Linha completa de modelos
Linha de modelos DMY-III
0.05-0.1 MPa / IP65 / Configuração industrial
| Tipo | Modelo nº | Tamanho | Tamanho DN | Volume de ar |
|---|---|---|---|---|
| Grande porte | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Grande porte | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Grande porte | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Grande porte | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Grande porte | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Normas do produto
Especificações de válvulas de pulso industriais.
CertificaçõesConfiguração industrial
FabricanteSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplicaçãoSistemas de limpeza por jato pulsante para filtros de mangas e coletores de pó industriais
Vídeos do produto
Demonstrações e vídeos de seleção relacionados.
A potência do despoeiramento: válvulas de pulso de grande diâmetro Xiechang DMY-III (8"-16")
Válvula de pulso de diafragma de grande porte 8” - 16”
Desenhos técnicos

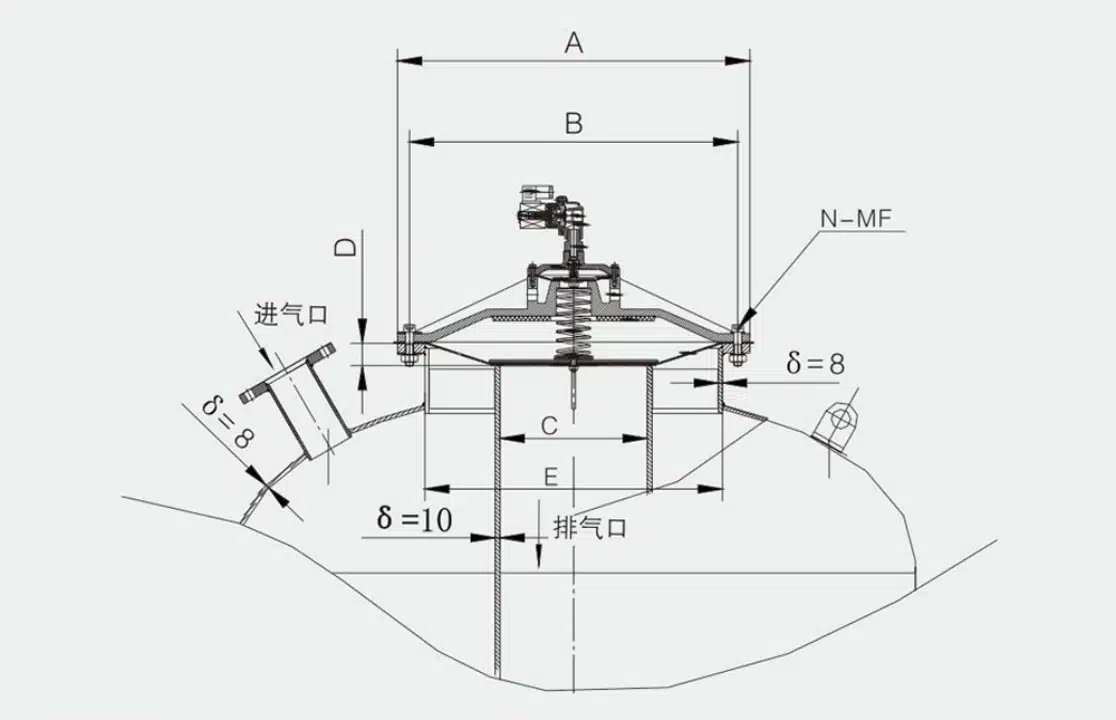

Dimensões de instalação deste produto.
🔒 Dimensões disponíveis mediante solicitaçãoDMY-III-250C

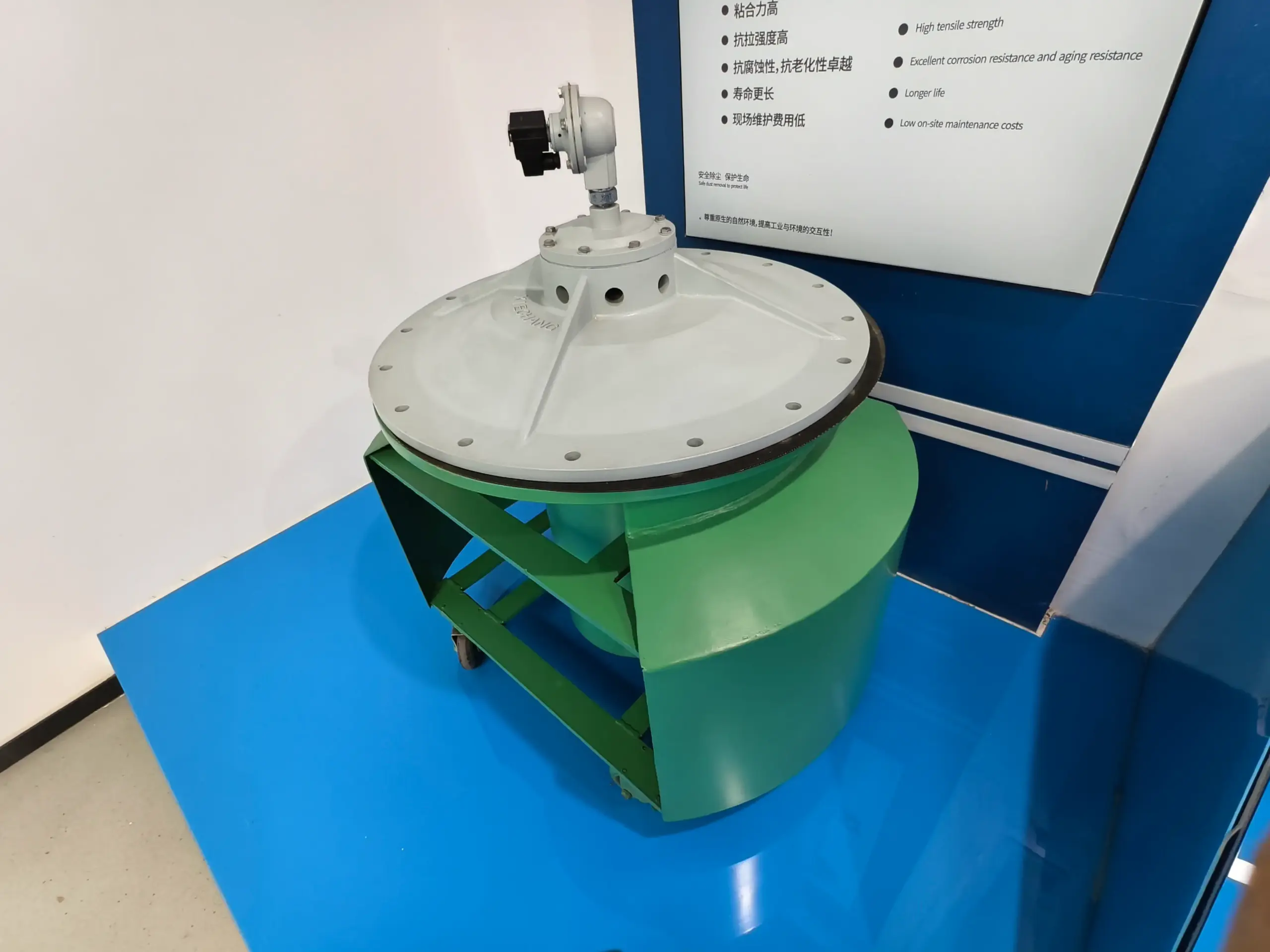

DMY-III-250C · 10 polegadas · válvula de pulso submersa/imersa de baixa pressão — Desenho de instalação
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 mais dimensões
🔒 Dimensões disponíveis mediante solicitaçãoDMY-III-300C
DMY-III-300C · 12 polegadas · válvula de pulso submersa/imersa de baixa pressão — Desenho de instalação
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 mais dimensões
🔒 Dimensões disponíveis mediante solicitaçãoDMY-III-350C
DMY-III-350C · 14 polegadas · válvula de pulso submersa/imersa de baixa pressão — Desenho de instalação
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 mais dimensões
🔒 Dimensões disponíveis mediante solicitaçãoDMY-III-400C
DMY-III-400C · 16 polegadas · válvula de pulso submersa/imersa de baixa pressão — Desenho de instalação
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 mais dimensões
🔒 Dimensões disponíveis mediante solicitaçãoDMY-III-200C
DMY-III-200C · 8 polegadas · válvula de pulso submersa/imersa de baixa pressão — Desenho de instalação
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 mais dimensões
Base de conhecimento
Respostas práticas sobre este produto.
Solução de problemas
Como diagnosticar as falhas mais comuns de uma válvula de pulso de ultrabaixa pressão e grande diâmetro?
As condições de trabalho são DC24V/1.2A/30W ou AC220V/0.5A/30W, 0.05–0.1 MPa. Se a válvula não abrir, verifique a compatibilidade de tensão, a largura de pulso (150–200 ms) e a bobina; se ela dá o clique mas não sopra, eleve a pressão do reservatório para 0.05–0.1 MPa e verifique a passagem de amortecimento; vazamentos geralmente indicam piloto, diafragma ou sede danificados, que precisam ser substituídos.
solução de problemasválvula de ultrabaixa pressãoválvula de grande diâmetro
Aplicações
Como se instala uma válvula de pulso de ultrabaixa pressão e grande diâmetro (8"–16")?
Posicione o diafragma grande sobre o reservatório (com a face de alumínio para cima) alinhando os furos dos parafusos, encaixe a mola em seu retentor, monte a tampa da válvula embutindo a mola e aperte os parafusos em diagonal. Nas válvulas de 12"–16", monte também o adaptador e a válvula piloto com fita de PTFE (atenção ao sentido de fluxo do piloto) e depois faça o teste de estanqueidade sob pressão a 0.1 MPa.
válvula de ultrabaixa pressãoválvula de pulso de grande diâmetroválvula de 8 a 16 polegadas
Vantagens
Quais são as vantagens da válvula de pulso Xiechang DMY-III de ultrabaixa pressão e grande diâmetro?
A DMY-III (8"–16") usa um diafragma de três estágios para alta sensibilidade, tem a sede de primeiro estágio fabricada integralmente com o reservatório de ar para baixa resistência interna e recebe diafragmas GARLOCK de primeiro e segundo estágios com vida útil de 1,000,000 de ciclos. Ela limpa muitas mangas com baixa pressão e alto volume de ar e é adequada ao fornecimento econômico por soprador Roots.
DMY-IIIválvula de ultrabaixa pressãoválvula de grande diâmetro
