G12 compatível com Garlock · Série DCF

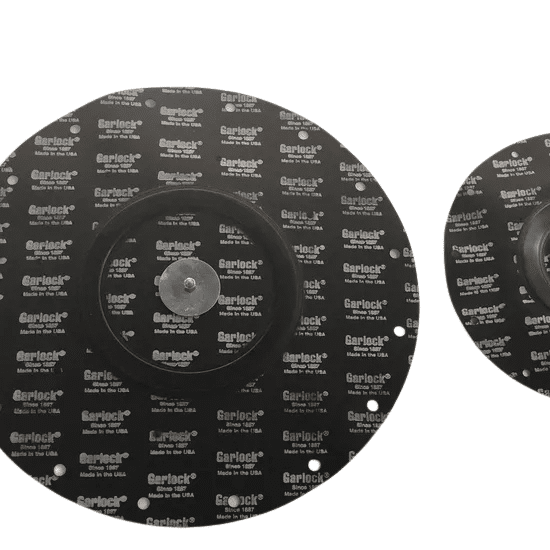

Kit de reparo de diafragma Garlock G12
Um diafragma de reposição em borracha sintética reforçada para válvulas de pulso de filtro de mangas com braço rotativo, cobrindo conexões de 3/4 a 3 polegadas e projetado para vedação confiável em ciclos de limpeza industriais exigentes.
Parâmetros técnicos
Especificação principal de operação.
Compatibilidade de modelosSérie DCF, compatível com Garlock G12
Tamanhos de conexão3/4″ / 1″ / 1-1/2″ / 2″ / 2-1/2″ / 3″
Diâmetros nominaisDN25 / DN40 / DN50 / DN62 / DN76
Corpo de válvula compatívelCorpo de válvula de pulso em alumínio de alta qualidade
Material do diafragmaBorracha sintética com camada de armação metálica reforçada
Pressão de trabalho0.2–0.7 MPa / 58–87 psi
Meio de trabalhoAr comprimido limpo
Tensão compatívelSistemas de válvulas DC24V / AC220V, 50Hz
Corrente0.8A (0.05A)
Faixa de temperatura−20°C a 80°C (composto padrão) · −34°C a 100°C (composto premium Continental®)
Garantia12 meses (padrão) · 24 meses (premium Continental®)
Umidade relativa≤85%
Vida útil≥1 milhão de ciclos / aproximadamente 5 anos
ResistênciaResistente a desgaste, impacto, calor, corrosão e frio
Normas do produto
Instalação e manutenção para uma longa vida do diafragma.
Inspeção da válvulaLimpe a sede da válvula e remova detritos ou rebarbas cortantes antes de instalar o diafragma
Aperto dos parafusosAperte os parafusos da tampa gradualmente e em diagonal para distribuir a pressão e evitar vazamentos nas bordas
Qualidade do arUse ar comprimido seco e isento de óleo para reduzir a degradação química da borracha sintética
Controle de pressãoMantenha a pressão entre 0.2–0.7 MPa; ultrapassar 87 psi encurta a vida à fadiga do diafragma
Controle de temperaturaMantenha a temperatura de serviço abaixo de 80°C para evitar danos prematuros ao diafragma
Resultado da manutençãoA instalação correta restaura o pulso rápido, o fechamento confiável e a limpeza eficiente do filtro de mangas
