Série submersa WPS-CA Watson®

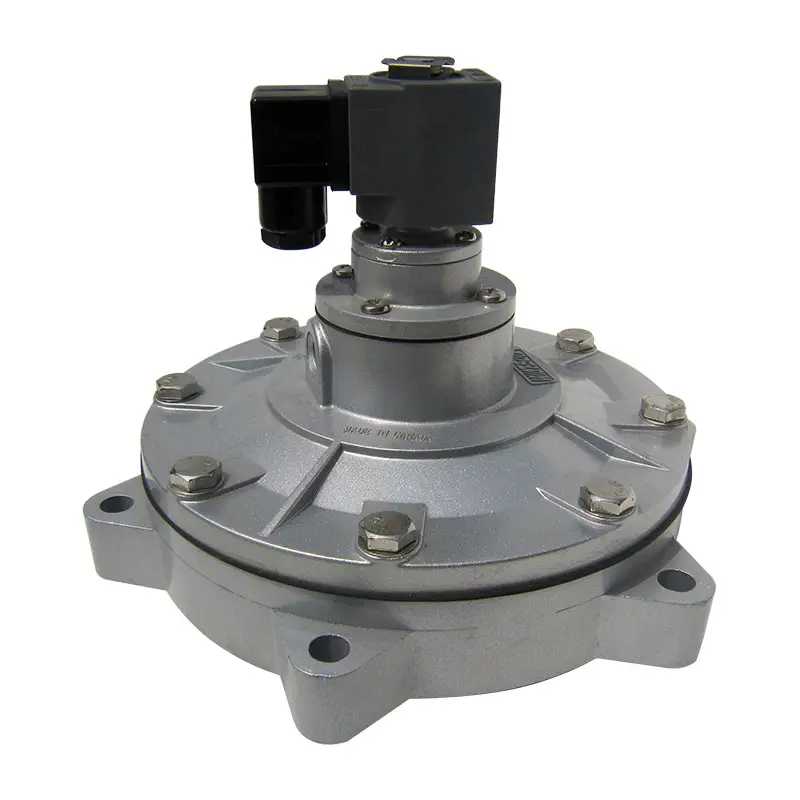

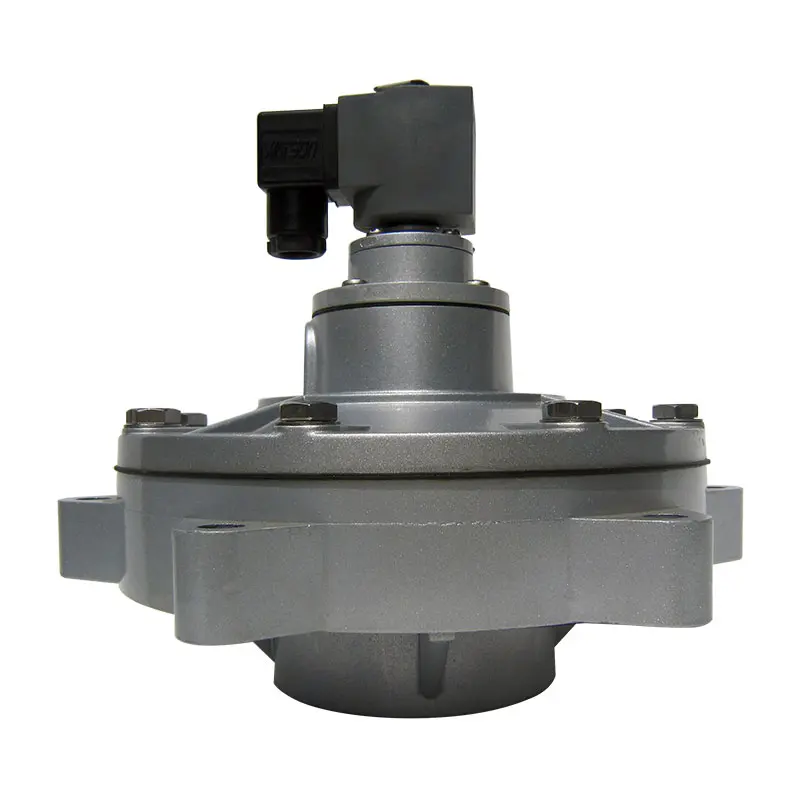

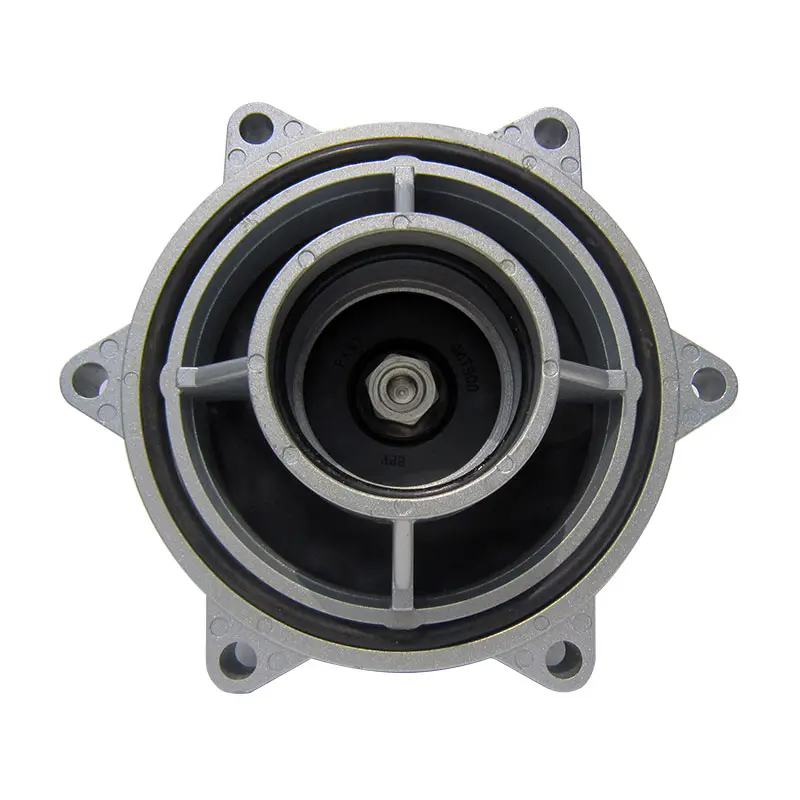

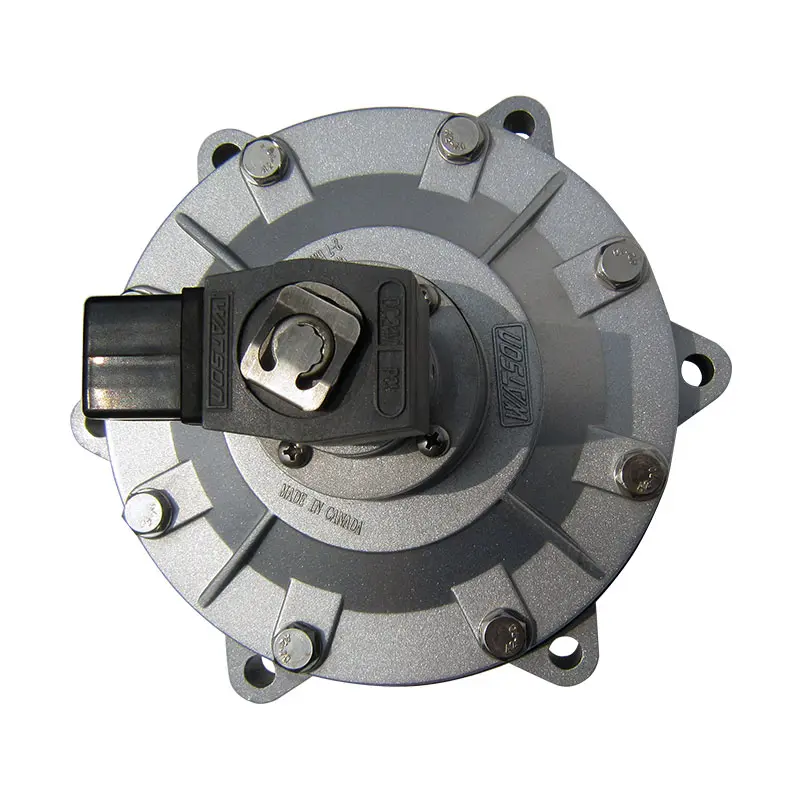

Válvula de pulso submersa

Name: Válvula de pulso submersa
Brand: Watson®

As válvulas de pulso submersas Watson® ficam embutidas no reservatório de ar para reduzir a perda de carga e entregar um pulso de limpeza forte diretamente nas mangas filtrantes do filtro de mangas. A linha submersa WPS-CA abrange modelos de DN25 a DN115 com CE, CCC, RoHS e proteção IP65.

Ver a linha de modelos submersos Solicitar orçamento

Fornecedor de válvula de pulso submersa Watson®

Especificação universal de operação

Condições de operação de toda a linha WPS-CA.

Pressão de trabalho0.2-0.6 MPa (2-6 bar)

FluidoAr comprimido limpo e seco

Tensão de trabalhoDC24V, AC220V/50Hz a AC240V/60Hz

Classe de proteçãoIP65 à prova de água e poeira

AmbienteTemperatura −40°C a 120°C; umidade ≤ 85%

Linha completa de modelos

Modelos de válvula de pulso submersa Watson® WPS-CA.

Pressão de trabalho 0.2-0.6 MPa · ar comprimido limpo e seco · DC24V ou AC220V/50Hz-AC240V/60Hz · IP65 · certificação CE / CCC / RoHS

Tipo	Modelo	Tamanho (pol.)	Tamanho DN	Grau de proteção Ex
Submersa	WPS-CA/EG25	1″	DN25	Diafragma simples
Submersa	WPS-CA/EG40	1½″	DN40	Diafragma simples
Submersa	WPS-CA/EP50	2″	DN50	Diafragma duplo
Submersa	WPS-CA/EP62	2½″	DN65	Diafragma duplo
Submersa	WPS-CA/EP76	3″	DN80	Diafragma duplo
Submersa	WPS-CA/EP102.B	3.5″	DN90	Diafragma duplo
Submersa	WPS-CA/EP102	4″	DN100	Diafragma duplo
Submersa	WPS-CA/EP115	4½″	DN115	Diafragma duplo

Normas do produto

Vantagens da válvula de pulso submersa Watson®.

CertificaçõesCE, CCC, RoHS

Grau de proteçãoIP65

Estrutura submersaA estrutura submersa posiciona o corpo da válvula dentro do reservatório de ar para reduzir a perda de carga e aumentar a intensidade do pulso.

DiafragmaOs diafragmas premium Watson® garantem longa vida útil em sistemas de limpeza de filtros de mangas industriais de alta carga.

AplicaçãoAdequadas a projetos de manutenção, substituição e modernização que exigem válvulas de pulso submersas Watson® confiáveis.

Certificações

Certificado por terceiros para esta linha de produtos.

Ver todos os certificados →

Certificado de conformidade à prova de explosão (NEPSI) — Válvulas de pulso à prova de explosão da série WPS-F

🔍 Clique para ampliar

Certificação de produto

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Certificado de conformidade à prova de explosão (NEPSI) — Válvulas de pulso à prova de explosão da série WPS-F

Certificado nº	GYB25.2393X
Emitido por	Shanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Emitido em	2025-07-30
Válido até	2030-07-29
Normas	GB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022

Precisa do PDF original?

Certificado de conformidade UL — Componente reconhecido, conjunto de bobina para válvulas operadas eletricamente

🔍 Clique para ampliar

Certificação de produto

WPS-TZ-XQ (suffix A, B, C, D or E)

Certificado de conformidade UL — Componente reconhecido, conjunto de bobina para válvulas operadas eletricamente

Certificado nº	20150423-MH49402 (Report Reference MH49402-20130423)
Emitido por	UL LLC
Emitido em	2015-04-23
Normas	UL 429, CAN/CSA C22.2 No. 139-10

Precisa do PDF original?

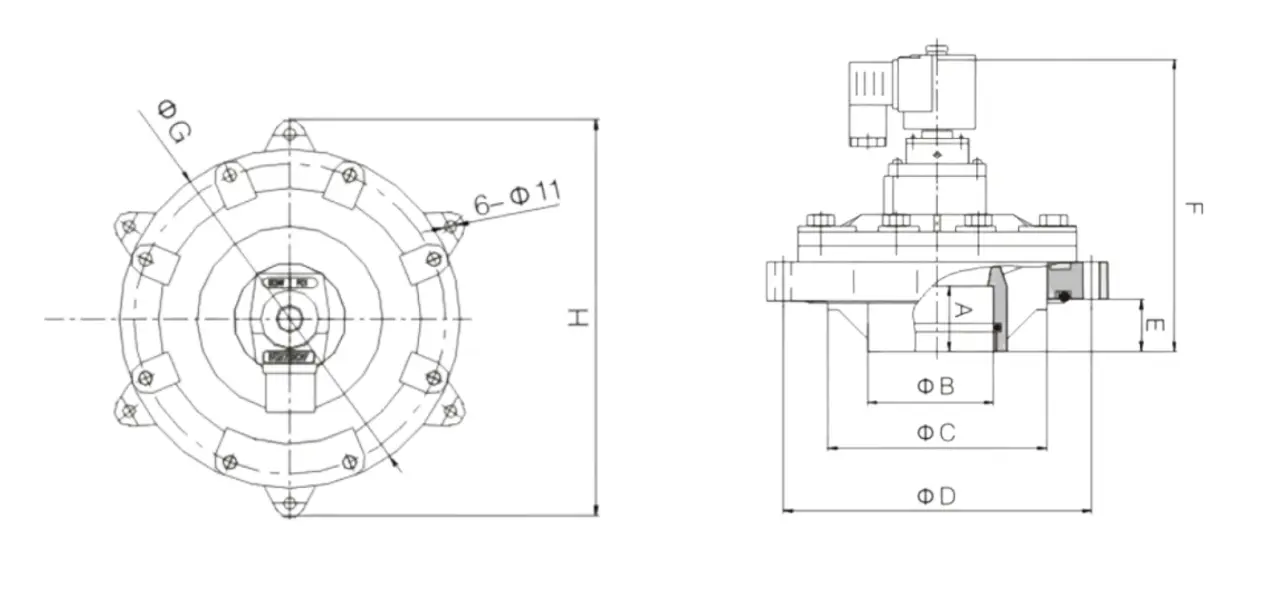

Desenhos técnicos

Dimensões de instalação deste produto.

Dimensões disponíveis mediante solicitação

WPS-CA/EP102

WPS-CA/EP102 · válvula submersa — Desenho de instalação

Overall length (valve)	🔒
Diaphragm cover flange OD	Ø227 [8.94]
Inner bolt/ring diameter	🔒
Diaphragm bore	🔒
Cover thickness / lip	7 [0.26]
Solenoid/pilot boss offset	27 [1.06]

+15 mais dimensões

Overall length (valve)	217.3 [8.554]
Diaphragm cover flange OD	Ø239 [9.41]
Inner ring diameter	🔒
Diaphragm ring ø	Ø202.2 [7.961]
Diaphragm bore	🔒
Cover/top boss offset	🔒

Overall length (valve)	188 [7.4]
Mounting flange OD	Ø180 [7.09]
Ring ø	Ø130 [5.12]
Diaphragm/seat ø	🔒
Seat bore ø (tol)	🔒
Cover/top boss offset	🔒

Overall length (valve)	196 [7.72]
Mounting flange OD	Ø208 [8.19]
Ring ø	🔒
Diaphragm ø	🔒
Seat bore ø (tol)	🔒
Cover/top boss offset	7 [0.28]

Overall height (valve incl. solenoid)	200 [7.87]
Diaphragm cover flange OD	🔒
Ring ø	Ø174.6 [6.84]
Inner ring ø	Ø160 [6.3]
Seat/diaphragm bore ø	🔒
Cover/side boss offset	🔒

Overall length (valve)	140 [5.51]
Inlet flange/hub OD	Ø59 [2.32]
Port bore ø	🔒
Thread	G1"
Top boss offset	🔒
Mounting flange face to body	🔒

Overall length (valve)	184 [7.24]
Inlet flange/hub OD	Ø73 [2.87]
Port bore ø	🔒
Thread (inlet)	G1-1/2"
Top boss offset	🔒
Mounting flange face to body	🔒

Overall outer / mounting flange OD	Φ490 [Φ19.29]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ600 [Φ23.62]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ730 [Φ28.74]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ842 [Φ33.15]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ940 [Φ37.01]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Válvula de pulso submersa

Condições de operação de toda a linha WPS-CA.

Modelos de válvula de pulso submersa Watson® WPS-CA.

Vantagens da válvula de pulso submersa Watson®.

Certificado por terceiros para esta linha de produtos.

Certificado de conformidade à prova de explosão (NEPSI) — Válvulas de pulso à prova de explosão da série WPS-F

Certificado de conformidade UL — Componente reconhecido, conjunto de bobina para válvulas operadas eletricamente

Dimensões de instalação deste produto.

WPS-CA/EP102 · válvula submersa — Desenho de instalação

WPS-CA/EP102.B · válvula submersa — Desenho de instalação

WPS-CA/EP102.B · válvula submersa — Desenho de instalação

WPS-CA/EP115 · válvula submersa — Desenho de instalação

WPS-CA/EP50 · válvula submersa — Desenho de instalação

WPS-CA/EP62 · válvula submersa — Desenho de instalação

WPS-CA/EP76 · válvula submersa — Desenho de instalação

WPS-CA/EP76 · válvula submersa — Desenho de instalação

WPS-CA/EG25 · válvula submersa — Desenho de instalação

WPS-CA/EG40 · válvula submersa — Desenho de instalação

WPS-CA/EP200 · 8 polegadas · válvula de grande porte de pressão ultrabaixa — Desenho de instalação

WPS-CA/EP250 · 10 polegadas · válvula de grande porte de pressão ultrabaixa — Desenho de instalação

WPS-CA/EP300 · 12 polegadas · válvula de grande porte de pressão ultrabaixa — Desenho de instalação

WPS-CA/EP350 · 14 polegadas · válvula de grande porte de pressão ultrabaixa — Desenho de instalação

WPS-CA/EP400 · 16 polegadas · válvula de grande porte de pressão ultrabaixa — Desenho de instalação
