SXC-C5A1-8-L — placa temporizadora de 8 canais

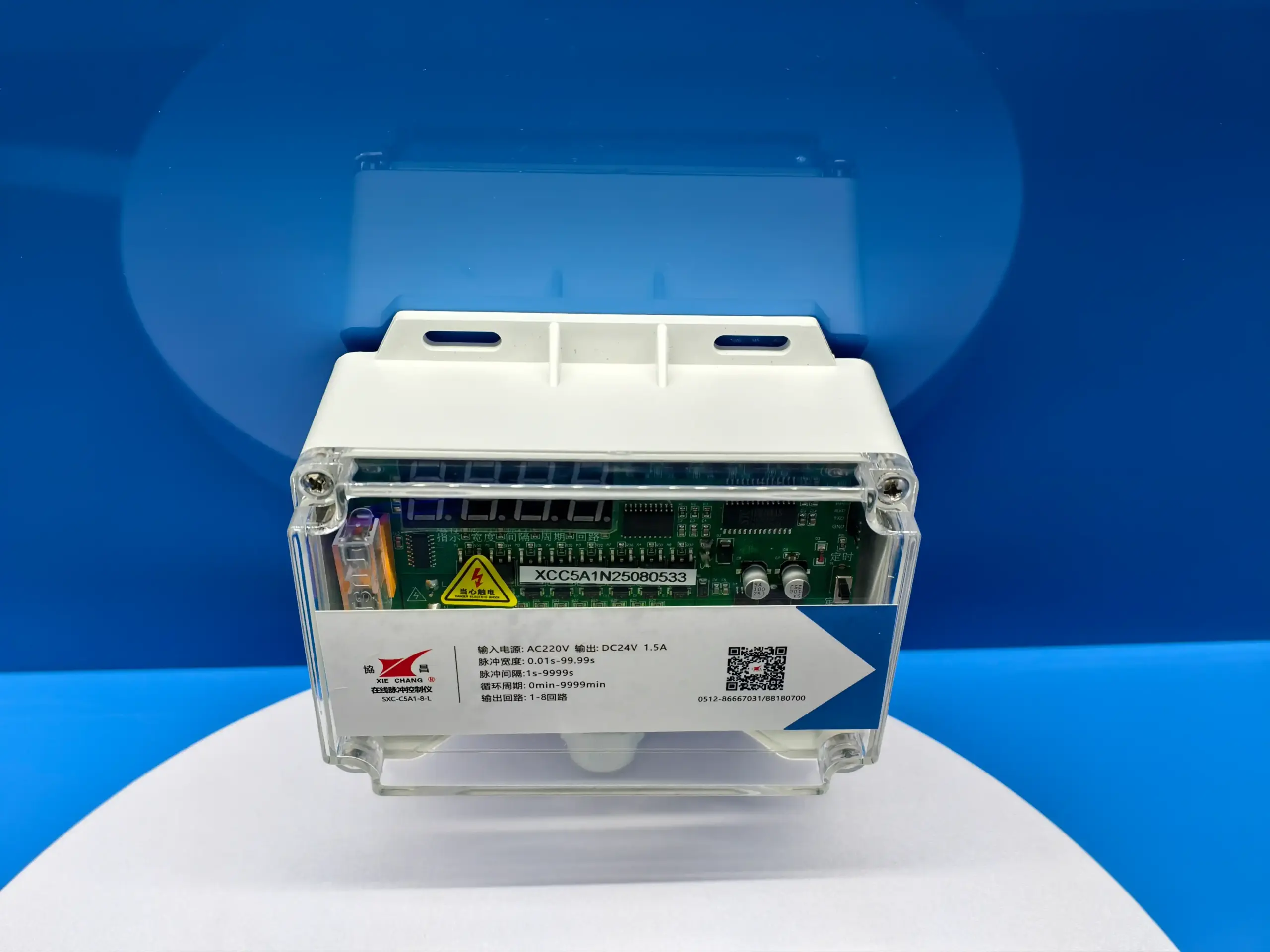

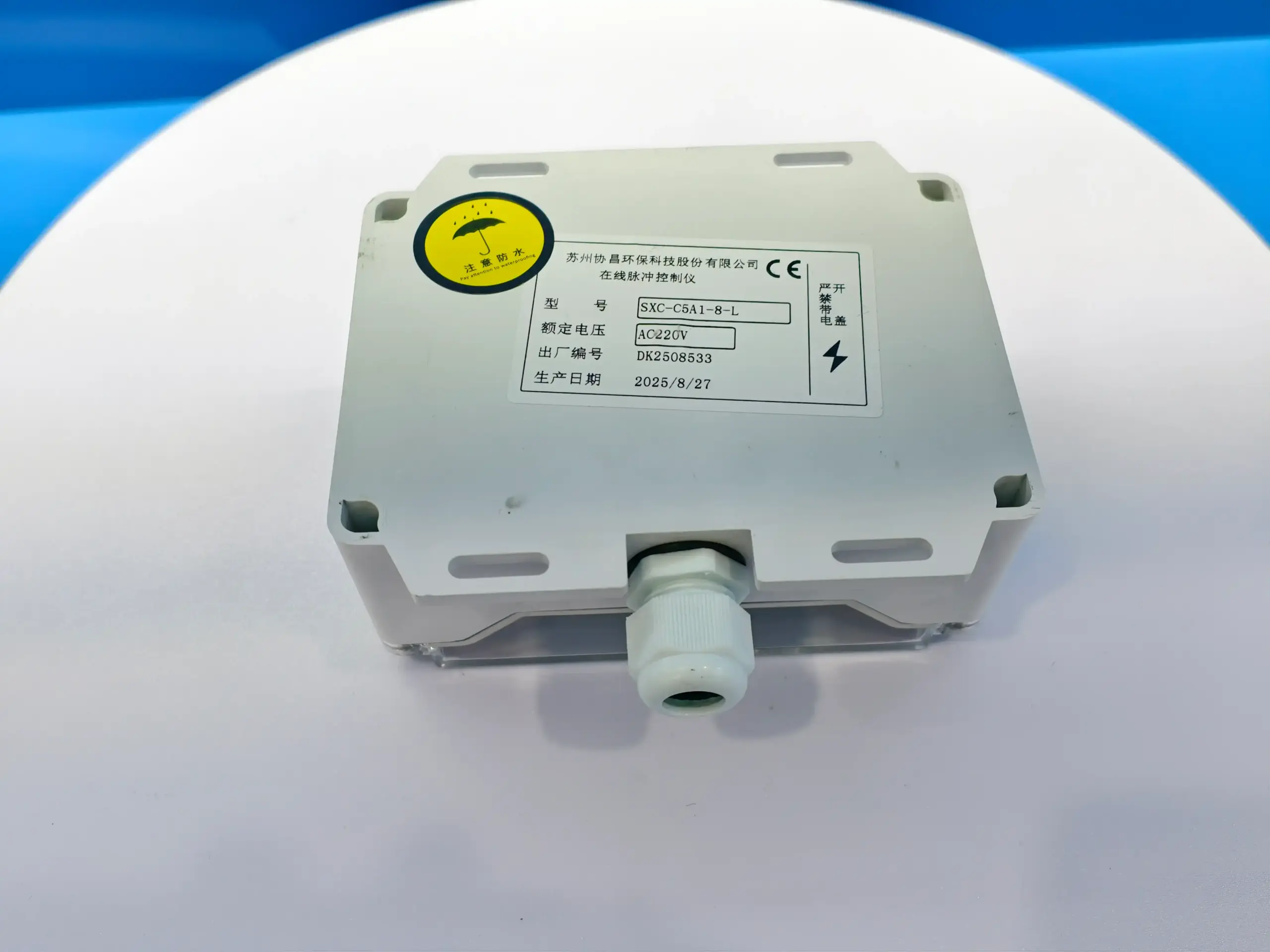

Instrumento de controle de pulso SXC-C5A1-8-L

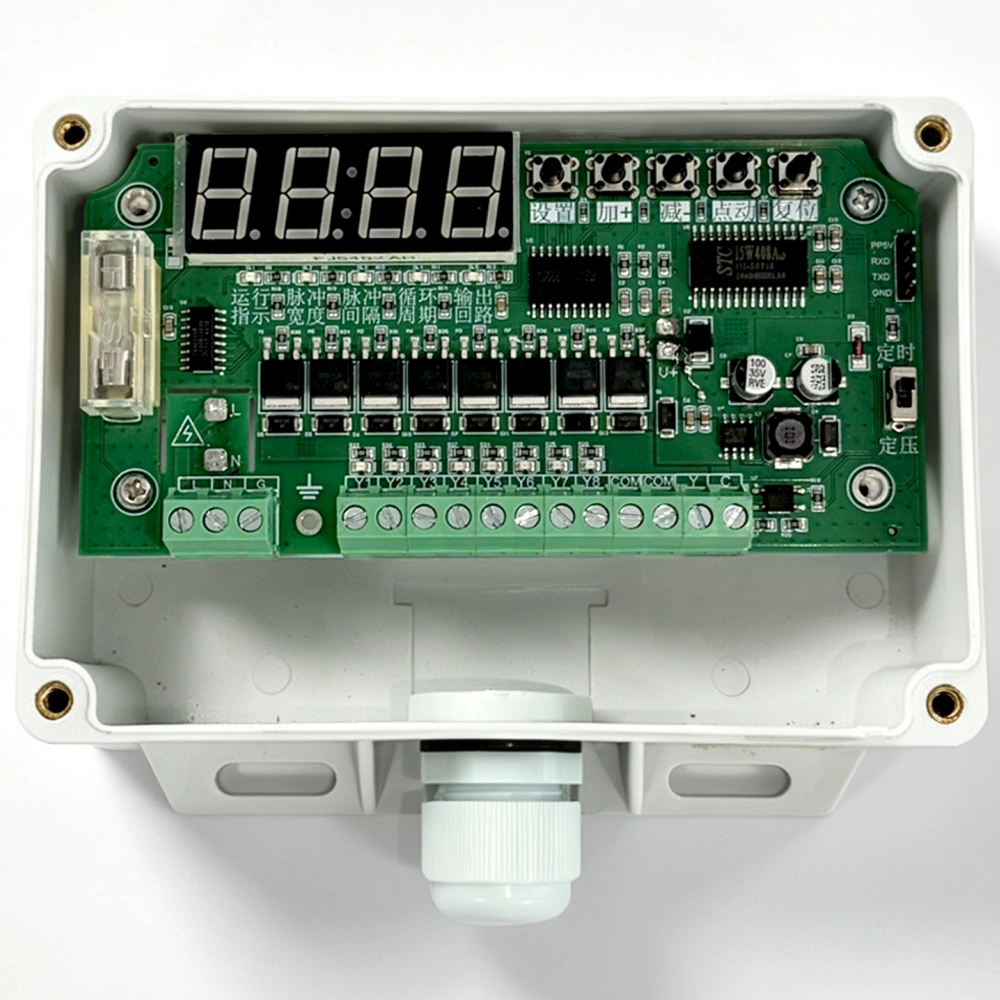

Placa temporizadora de alta precisão com 8 circuitos e entrada de tensão ampla, que entrega saída estável de DC24V para acionar válvulas de pulso solenoides com confiabilidade em ambientes exigentes de filtros de mangas.
Parâmetros técnicos
Especificação principal de operação.
MarcaXiechang® (fabricante original)
ModeloSXC-C5A1-8-L
Canais de controle1–8 circuitos (ajustáveis em campo)
Tensão de entradaAC110–230V (±10%), 50/60Hz — tensão ampla (revisão anterior: AC220V)
Tensão de saídaDC24V
Corrente de saída1.2A
Potência nominal30W
Faixa de largura de pulso0.01–99.99 s em passos de 10 ms (ajuste de fábrica 0.08 s)
Faixa de intervalo de pulso1–9999 s em passos de 1 s (ajuste de fábrica 10 s)
Faixa de tempo de ciclo0–9999 min (ajuste de fábrica 0 min)
Modos de disparoSequencial temporizado / contato seco por pressão diferencial (terminais YC), com tempo de habilitação ΔP de 0.01–9.99 s
Atraso de partida0–999 s, podendo ser ignorado pelo teclado
DisplayLED de quatro dígitos, duas telas de operação selecionáveis, brilho ajustável

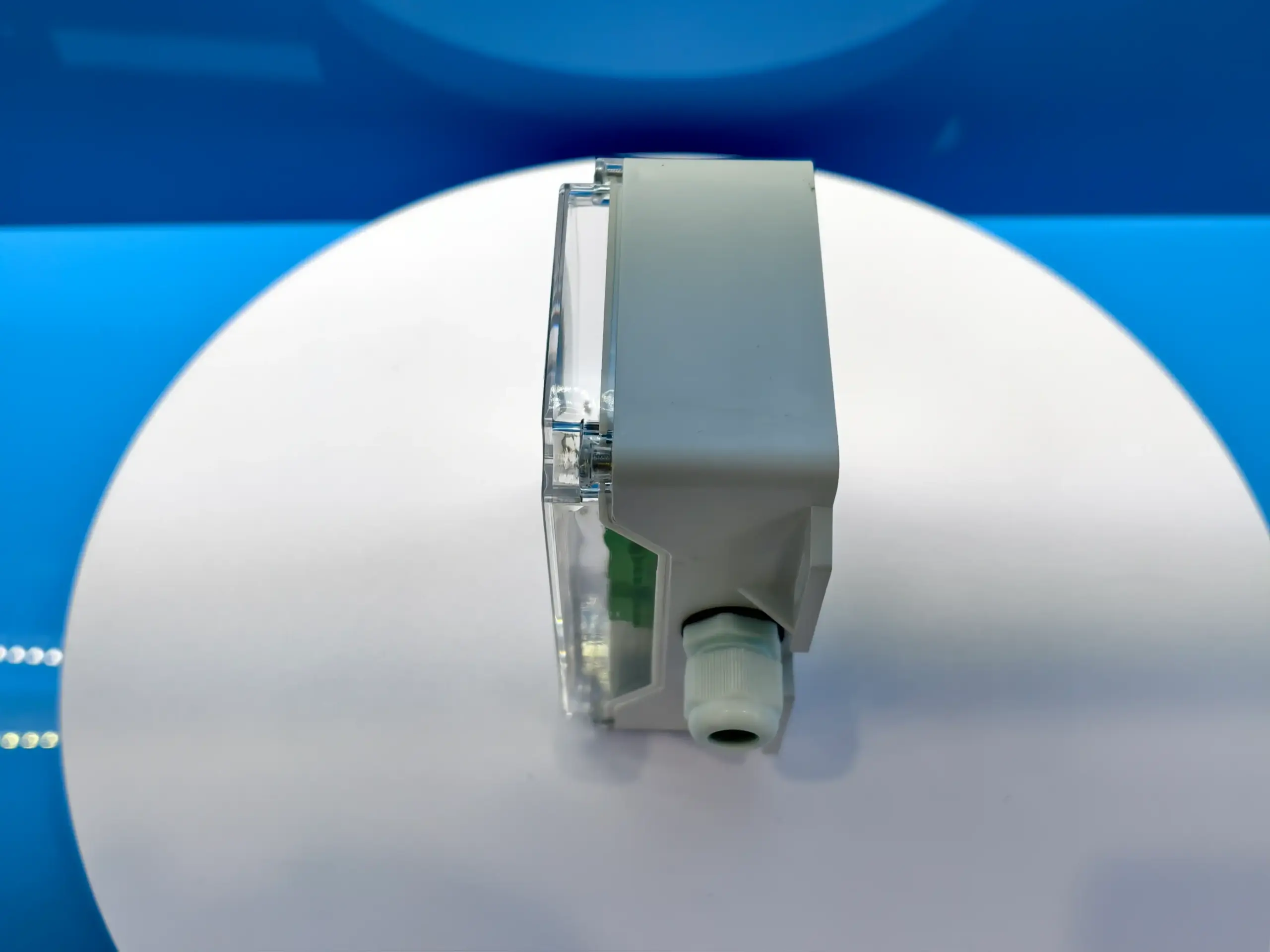

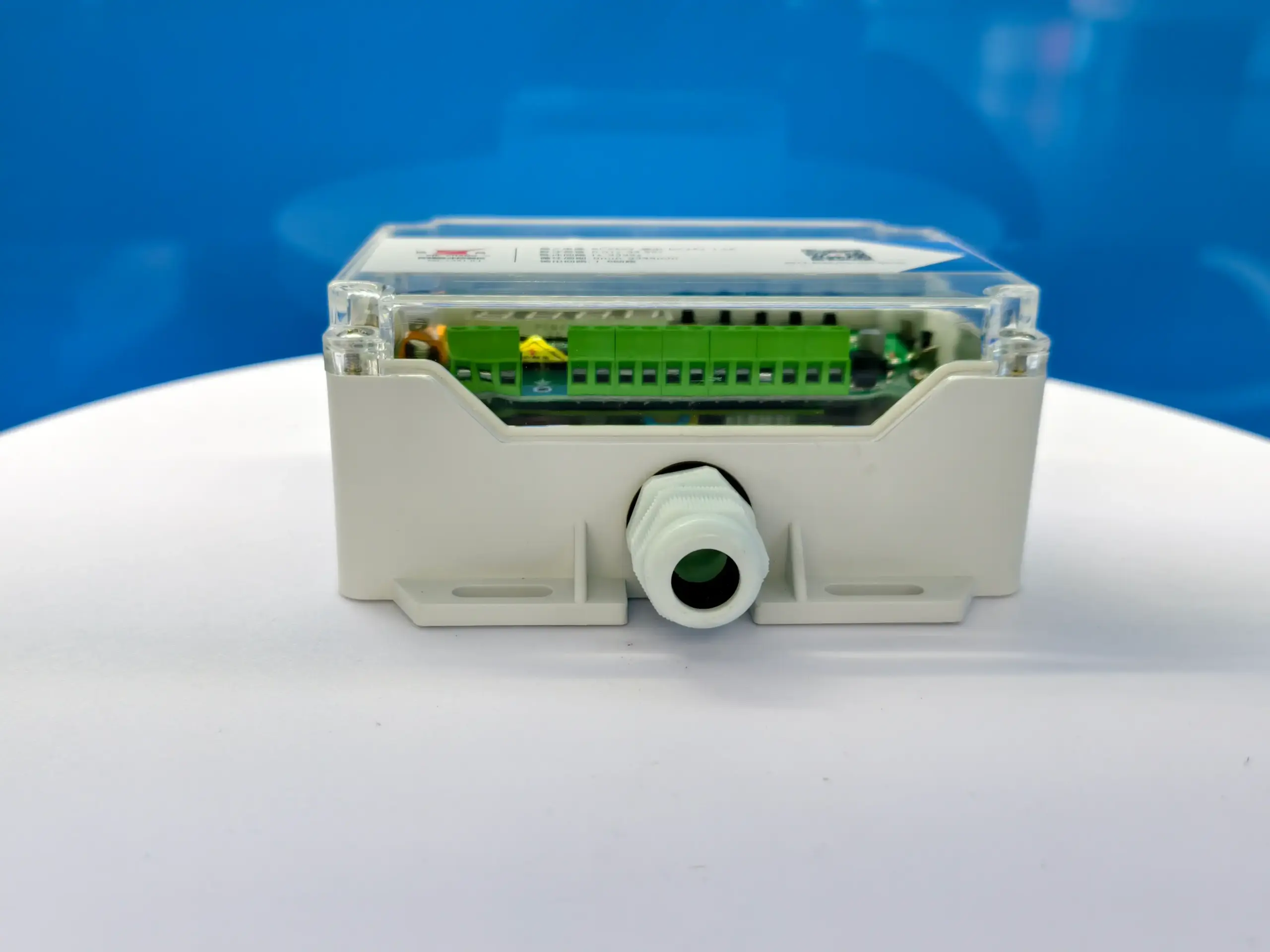

InvólucroCaixa suspensa em PC transparente, 145 × 124 × 65 mm; furos de fixação com centros de 130 × 86 mm
Ambiente de operação−20°C a +60°C; umidade relativa ≤85%, sem condensação
Normas do produto
Feito para o controle confiável do filtro de mangas em campo.
ConstruçãoPlaca com revestimento protetor resiste a poeira, umidade e vibração
InterfaceDisplay digital integrado com botões táteis para programação no local
Capacidade de acionamentoSaída estável em plena carga aciona válvulas solenoides de 24V sem atraso nem queda de tensão
Vídeos do produto
Demonstrações e vídeos de seleção relacionados.
Desenhos técnicos
Dimensões de instalação deste produto.
🔍 Clique para ampliarSXC-C5A1-8L
SXC-C5A1-8L · 1–8 canais · controlador de pulso — Desenho de gabinete e fixação
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
Base de conhecimento
Respostas práticas sobre este produto.
Perguntas sobre o produto
O compacto SXC-C5A1-8 é o controlador de pulso certo para um coletor de pó pequeno?
Para um filtro pequeno com um punhado de válvulas de pulso e sem supervisão por CLP, sim — o C5A1-8 é a porta de entrada da linha: alimentação de ampla faixa de tensão, limpeza temporizada ou disparada por pressão diferencial a partir de um contato seco e depuração em modo jog pelo teclado. Se você precisar de Modbus, controle de válvula de isolamento ou mais canais, suba para um modelo da série C8. Suas características estão na tabela de parâmetros técnicos desta página.
SXC-C5A1-8controlador para filtro de mangas pequenocontrolador de pulso de 8 canais
