SXC-C8B2 — temporizador industrial de 1–36 canais

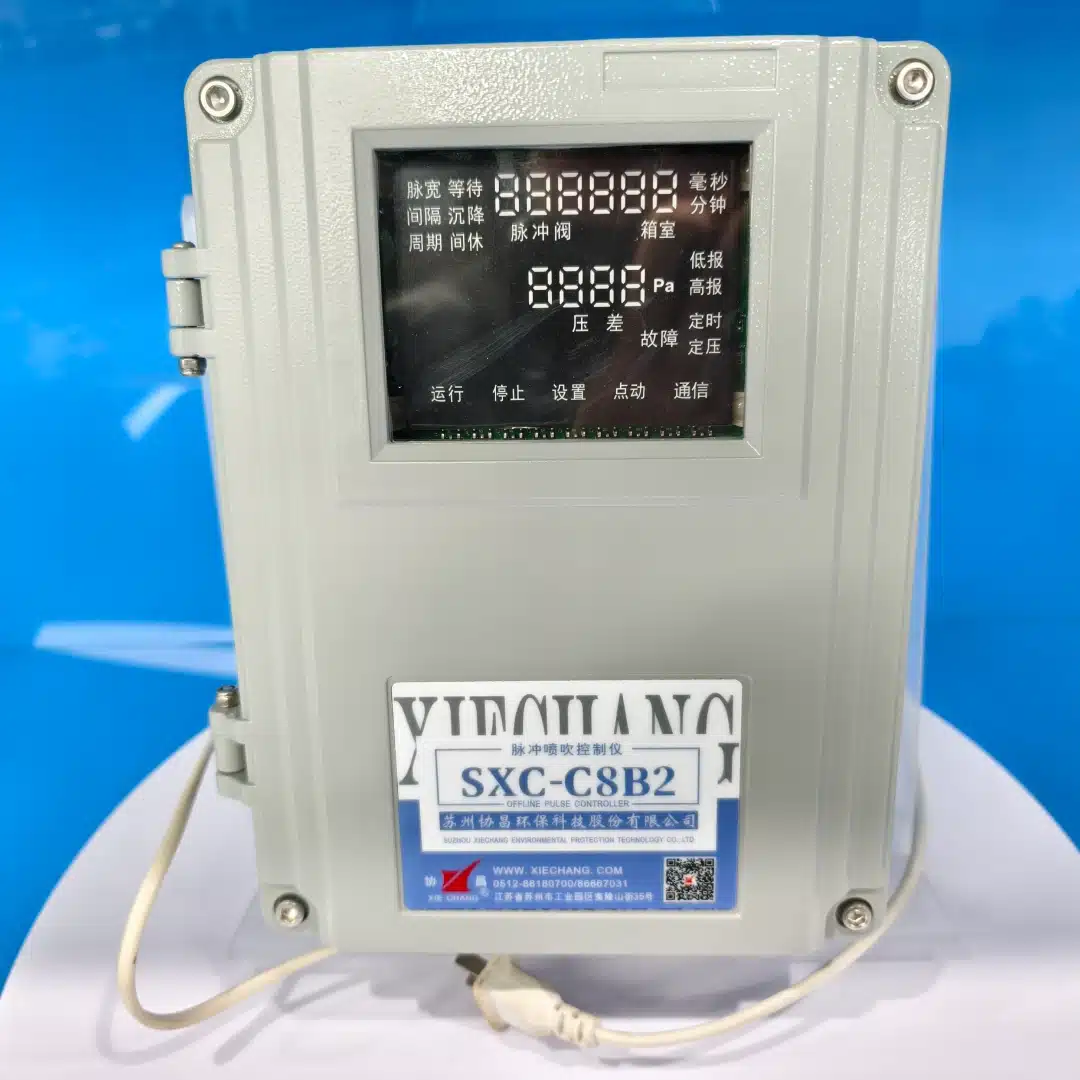

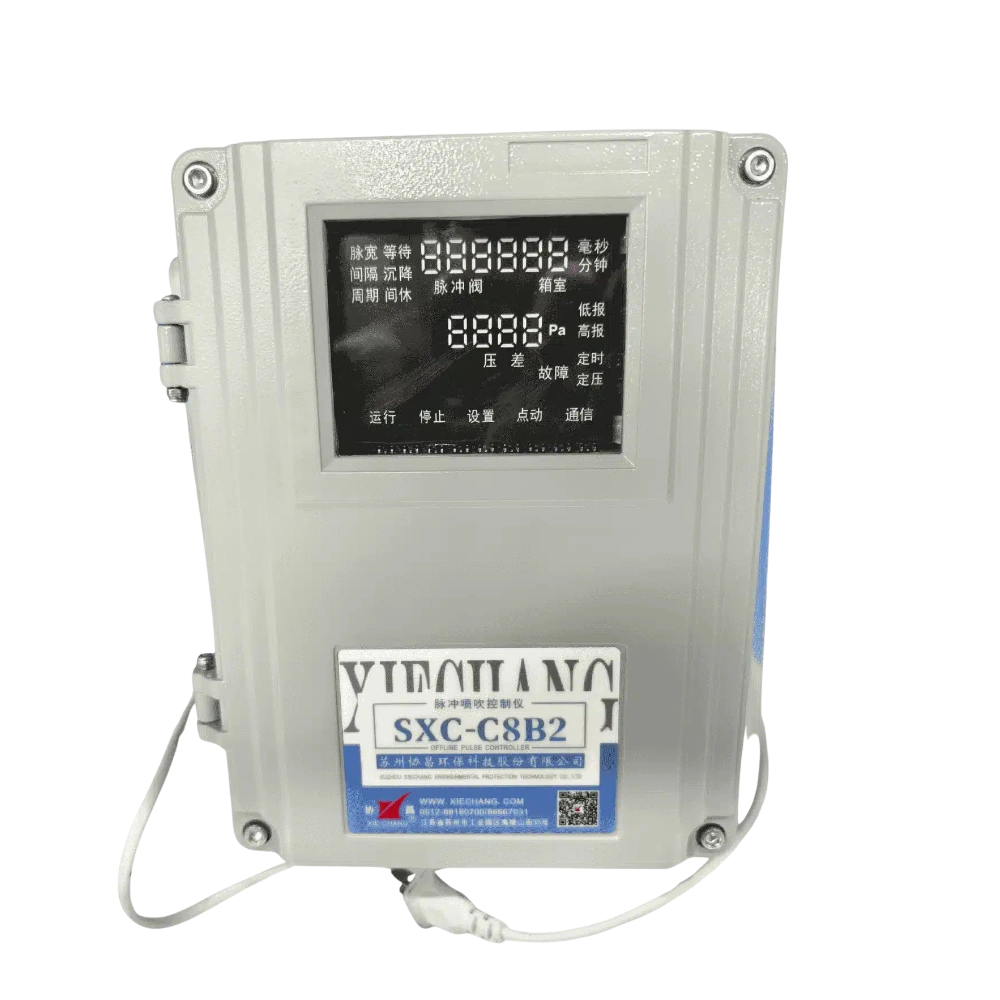

Controlador de pulso de 1–36 canais SXC-C8B2
Controlador profissional para acionar em sequência até 36 válvulas de pulso, com limpeza online ou offline, saída DC24V e supervisão por Modbus-RTU em filtros de mangas industriais exigentes.
Parâmetros técnicos
Especificação principal de operação.
ModeloSXC-JK01-C8B2-D36L
Capacidade de controle36 canais; válvulas de pulso e válvulas de isolamento (offline) livremente alocadas

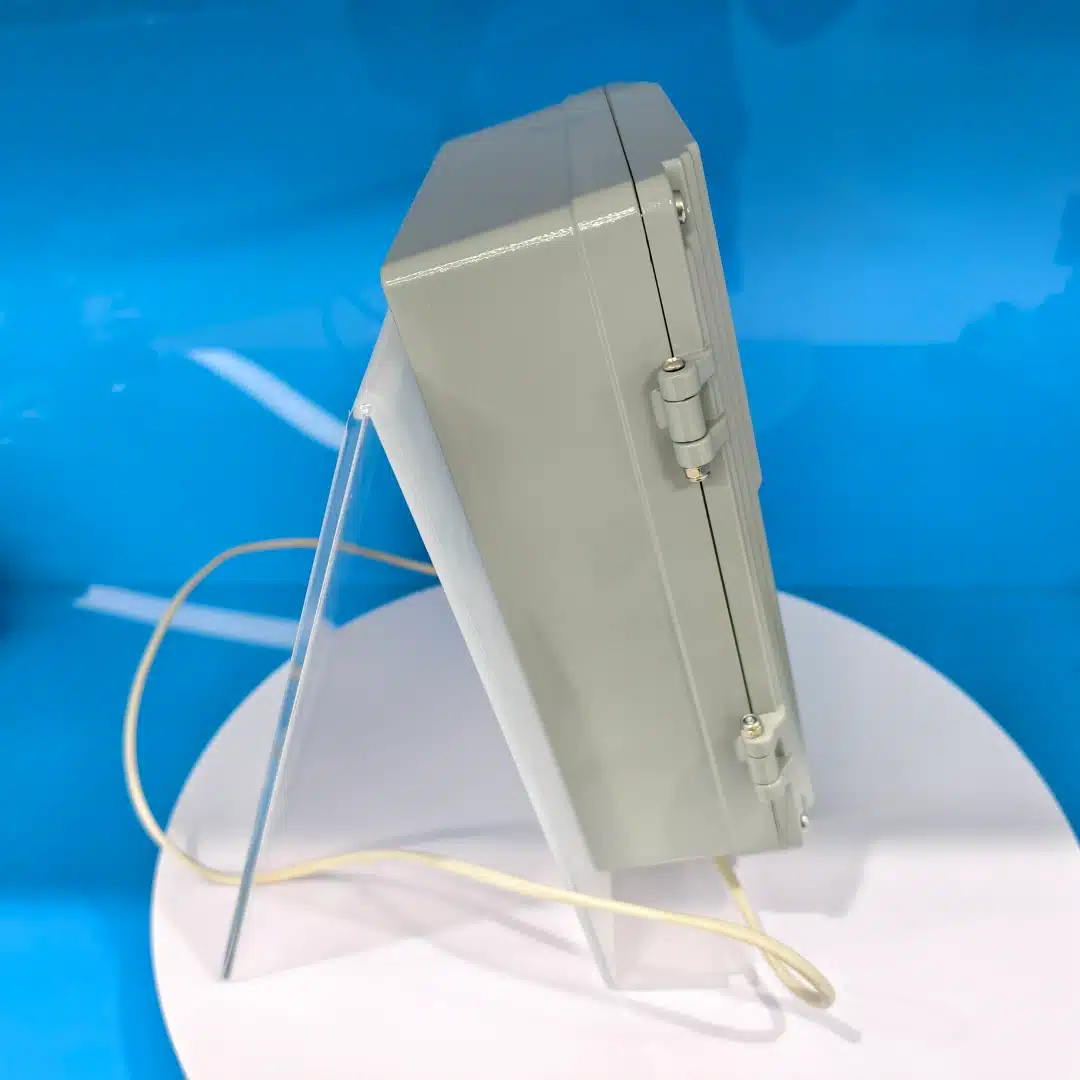

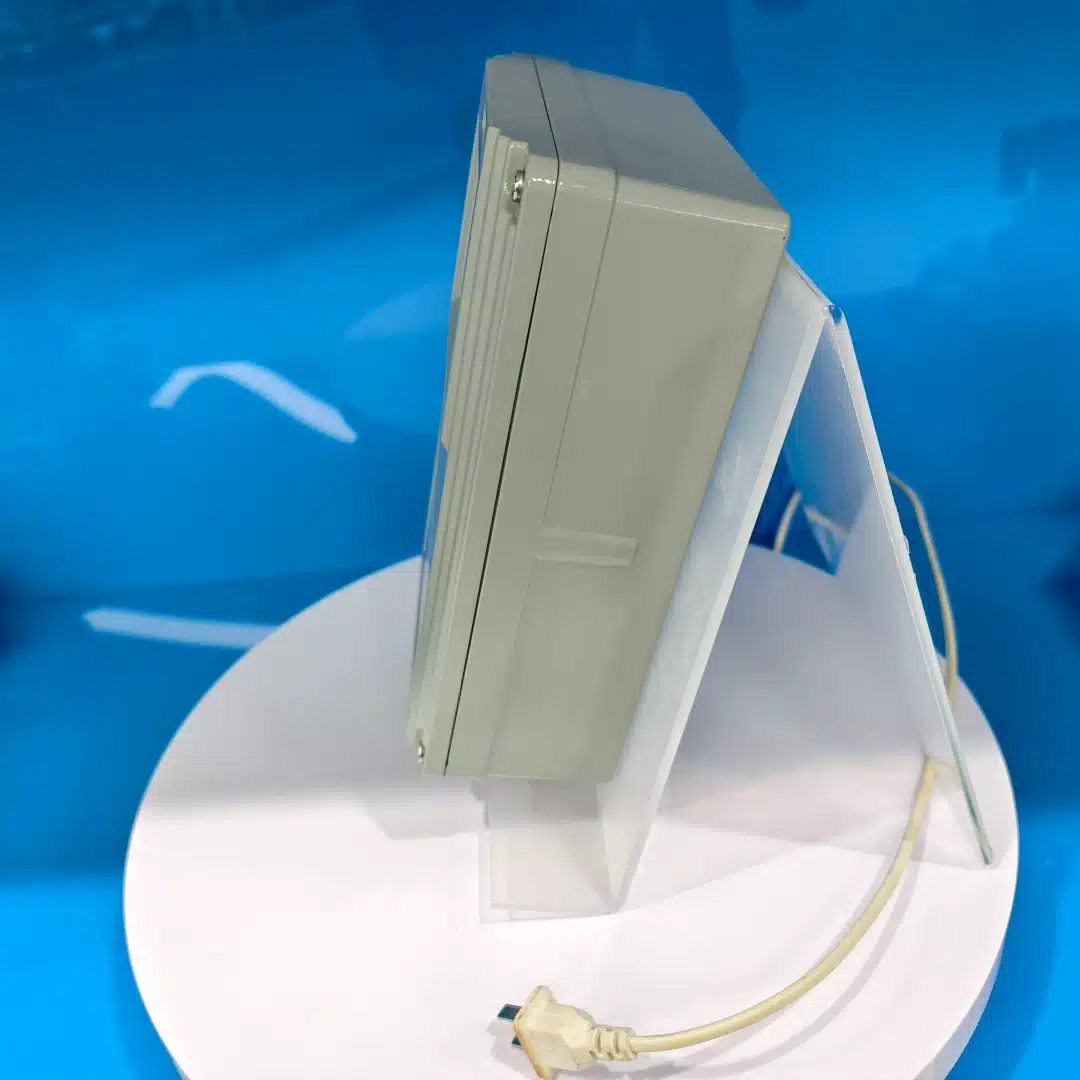

Material do invólucroLiga de alumínio fundido sob pressão, montagem em parede
Modos de limpezaOnline ou offline, selecionável
Tensão de entradaAC110–230V 50/60Hz ou DC24V (±10%) — qualquer uma pode ser conectada
Tensão de saídaDC24V
Corrente de saída1.5A
Entradas digitais6 canais, legíveis via Modbus (posição da válvula de isolamento, status de operação do ventilador, sinais remotos de partida/parada)

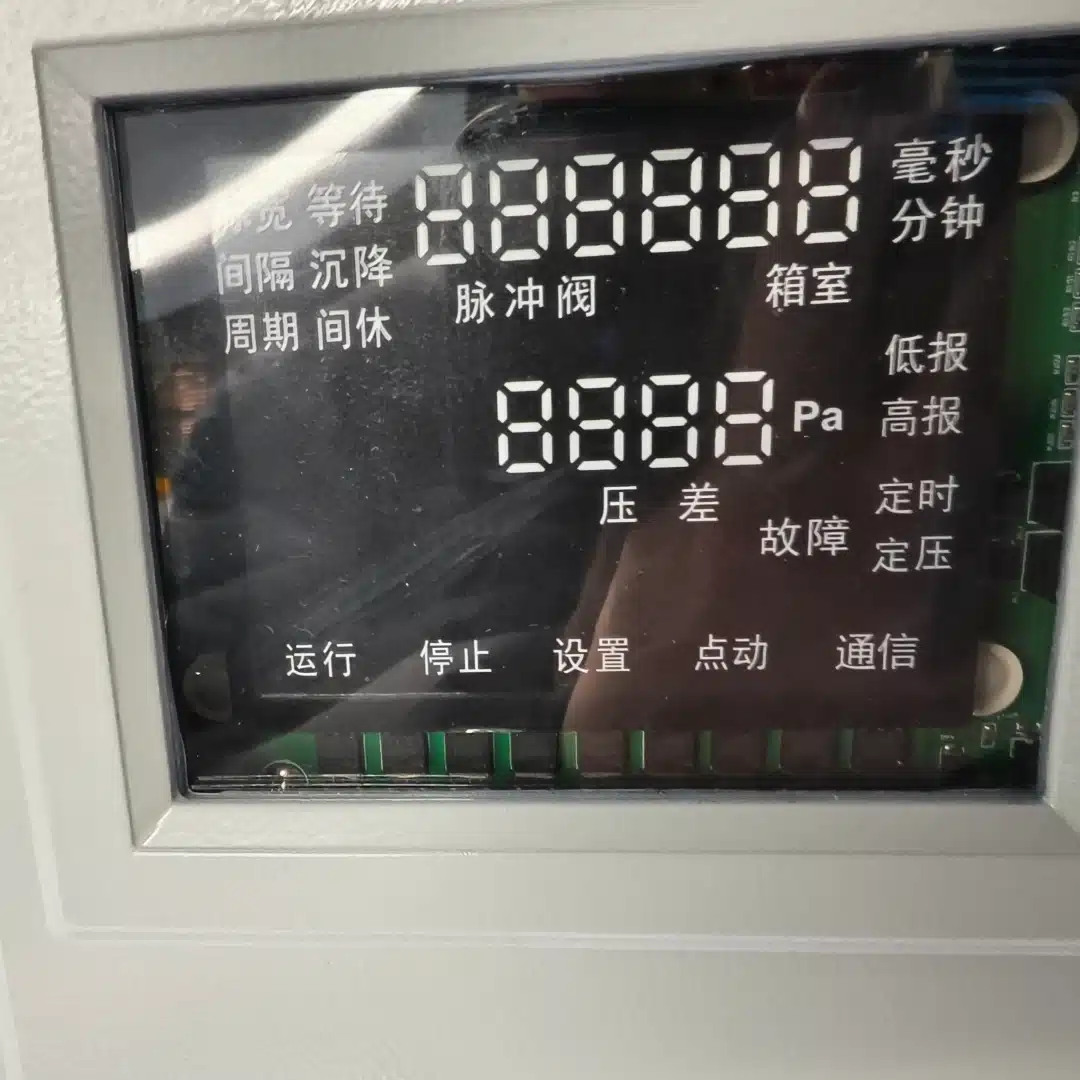

Sensor ΔP integradoOpcional (versões "-P"): amostragem na câmara de 0–3000 Pa, com display e alarmes de máxima e de mínima
ComunicaçãoRS485 Modbus-RTU — envio de status, ajuste de parâmetros, partida/parada remota; interconexão mestre–escravo com salto automático e alarme em caso de timeout do escravo
Endereço Modbus / taxa de transmissãoEndereço 0–127; baud 4800–115200 (padrão 9600)
Detecção de falha de válvulaDe série; legível via Modbus
Faixa de largura de pulso10–9999 ms em passos de 1 ms (padrão 80 ms)
Faixa de intervalo de pulso1–600 s em passos de 1 s (padrão 1 s)
Faixa de tempo de ciclo0–9999 min (padrão 0 min)
Atraso de partida0–300 s (padrão 5 s)
Tempo de espera da válvula de isolamento0–60 s (padrão 8 s)
Tempo de acomodação da válvula de isolamento0–60 s (padrão 8 s)
Tempo de repouso da válvula de isolamento0–9999 s (padrão 10 s)
Dimensões250(A) × 190(L) × 90(C) mm
Ambiente de operação−20°C a +60°C; umidade relativa ≤85%
Normas do produto
Controle preciso online e offline para filtros de mangas exigentes.
Escalabilidade de canaisControla de 1 a 36 válvulas de pulso solenoides
PrecisãoIncrementos de temporização de 1ms favorecem uma entrega eficiente de ar comprimido
ProteçãoO robusto invólucro de alumínio fundido sob pressão protege a eletrônica contra impactos, poeira e umidade
Limpeza sob demandaA entrada de pressão diferencial dispara a limpeza apenas quando necessário
Acionamento das válvulasSaída DC24V estável, com detecção de falha no circuito da válvula de série
Vídeos do produto
Demonstrações e vídeos de seleção relacionados.
Controlador de pulso Xiechang C8B2: temporizador industrial de 1-40 canais para limpeza de filtro de mangas
Teste do controlador de pulso SXC-C8B2 para coletor de pó industrial
Controlador de pulso de 48 canais para filtro de mangas | ASCO SCG353A044 e Goyen CA25T CA45T
Por dentro da fabricação do controlador de pulso Xiechang | Processo SMT de alta precisão
36 meses de operação estável: válvulas de pulso e controladores Xiechang na Ishikawa Iron Works
Certificações
Certificado por terceiros para esta linha de produtos.
Certificação de produto
SXC-JK01-C8B2
Verificação CE de conformidade EMC — Controlador de pulso SXC-JK01-C8B2
| Certificado nº | CEJS25020766655 |
|---|---|
| Emitido por | Global Testing Services Co., Ltd. (Shanghai) |
| Emitido em | 2025-03-10 |
| Válido até | 2030-03-09 |
| Normas | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Certificação de produto
SXC-JK01-C8B2
Atestado de conformidade da TUV SUD — Controlador de pulso SXC-JK01-C8B2 (Diretiva EMC)
| Certificado nº | E8A 138237 0001 Rev. 00 |
|---|---|
| Emitido por | TUV SUD Product Service GmbH (Munich, Germany) |
| Emitido em | 2026-06-01 |
| Normas | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
Desenhos técnicos
Dimensões de instalação deste produto.
🔍 Clique para ampliarSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 canais · controlador de pulso — Desenho de gabinete e fixação
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Base de conhecimento
Respostas práticas sobre este produto.
Perguntas sobre o produto
O que o SXC-JK01-C8B2-D36L acrescenta em relação aos outros controladores offline Xiechang?
Três coisas distinguem o C8B2-D36L: um invólucro de parede em alumínio injetado para ambientes fabris severos, entradas digitais que permitem ler diretamente a posição da válvula de isolamento e o status do ventilador, e a interligação mestre-escravo, que mantém em operação instalações com vários coletores mesmo se uma unidade parar de responder. Suas características completas estão na tabela de parâmetros técnicos desta página.
SXC-JK01-C8B2-D36LC8B2 vs D32Lcontrolador com invólucro de alumínio
Aplicações
Como os controladores de pulso Xiechang se integram a sistemas CLP/DCS e como funciona a interligação mestre–escravo?
Os controladores atuais da série C possuem RS485 com Modbus-RTU para envio de status em tempo real, ajuste de parâmetros, partida/parada remota e leitura da detecção de válvula com falha; as faixas de endereço e de taxa de transmissão estão na tabela de parâmetros de cada controlador. Vários controladores podem operar em mestre–escravo: o mestre consulta cada escravo por vez, pula automaticamente aquele que deixa de responder e emite um alarme. Os testes de fábrica comprovaram 20 controladores em um único segmento de CLP e comunicação estável em 120 m a 19200 baud.
Modbus RTUintegração com CLPintegração com DCS
