SXC-D32L — controle Delta P integrado

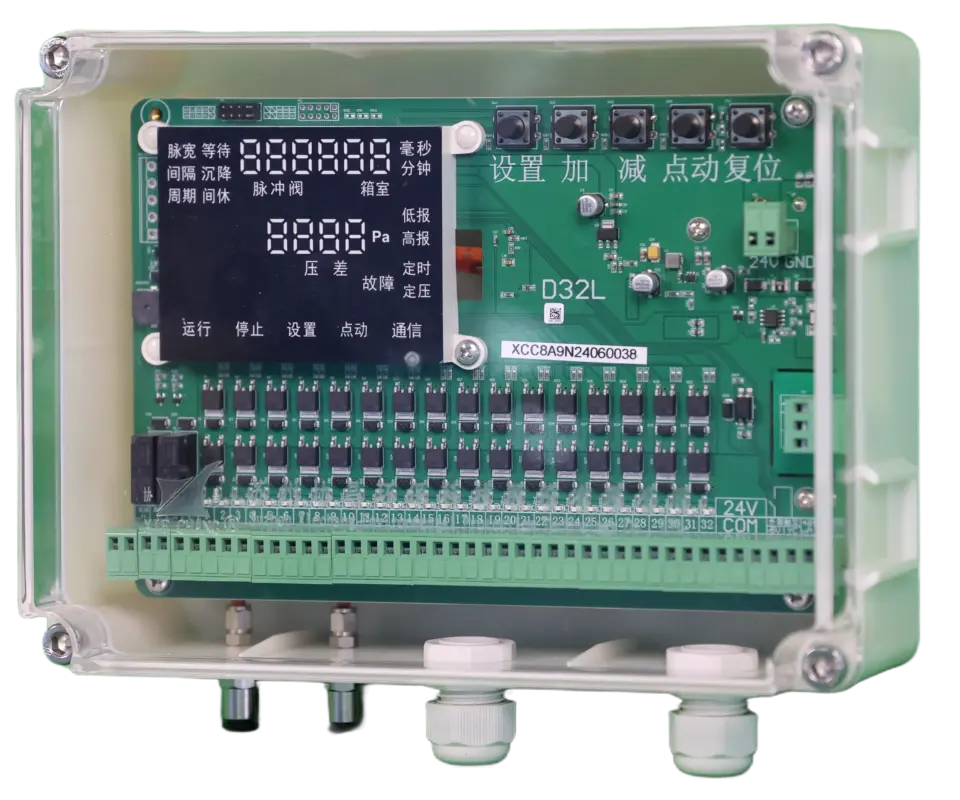

Controlador de pulso por pressão diferencial Delta P SXC-D32L
Controlador de pulso três em um com sensor de pressão diferencial integrado, que reúne o controle sequencial de válvulas, a limpeza inteligente sob demanda e os alarmes de Delta P alto e baixo em um único painel para uma operação eficiente do filtro de mangas.
Parâmetros técnicos
Especificação principal de operação.
ModeloSXC-SK01-C8A9-D32L-P (vendido como SXC-D32L, com sensor ΔP integrado)
Capacidade de controle32 canais; válvulas de pulso e válvulas de isolamento (offline) livremente alocadas
Modos de limpezaOnline ou offline, selecionável
Tensão de entradaAC220V (±10%) 50Hz ou DC24V (±10%) — qualquer uma pode ser conectada
Tensão de saídaDC24V
Corrente de saída1.5A
Sensor ΔP integradoAmostragem da pressão da câmara de 0–3000 Pa; exibição do ΔP na tela e calibração de zero
Modos de disparoSequencial temporizado / disparado por ΔP / ΔP com retorno temporizado; partida e parada remotas via Modbus
Alarmes de ΔPValores de alarme de máxima e de mínima ajustáveis, com saídas por relé
ComunicaçãoRS485 Modbus-RTU — envio de status, ajuste de parâmetros, partida/parada remota; interconexão mestre–escravo
Endereço Modbus / taxa de transmissãoEndereço 0–127; baud 4800–115200 (padrão 9600)
Detecção de falha de válvulaCircuitos de válvula rompidos são detectados e legíveis via Modbus
Faixa de largura de pulso10–9999 ms em passos de 1 ms (padrão 80 ms)
Faixa de intervalo de pulso1–600 s em passos de 1 s (padrão 1 s)
Faixa de tempo de ciclo0–9999 min (padrão 0 min)
Atraso de partida0–300 s (padrão 5 s)
Tempo de espera da válvula de isolamento0–60 s (padrão 8 s)
Tempo de acomodação da válvula de isolamento0–60 s (padrão 8 s)
Tempo de repouso da válvula de isolamento0–9999 s (padrão 10 s)
InvólucroCaixa suspensa transparente em PC, 190 × 255 × 105 mm (variante JK02 com invólucro metálico disponível)
Ambiente de operação−20°C a +60°C; umidade relativa ≤85%
Normas do produto
Sequenciamento, medição e limpeza sob demanda integrados.
Integração três em umO sequenciamento de pulsos, a medição da pressão diferencial e a lógica de limpeza e alarme compartilham um único painel de controle
Sensor ΔP integradoA conexão direta à tubulação de ar viabiliza a limpeza sob demanda sem um painel separado de indicação de pressão
Quatro modos de disparoEscolha entre limpeza temporizada, por Delta P, mista com retorno temporizado ou comandada por Modbus, conforme a estratégia de controle do filtro de mangas
Limpeza online / offlineVálvulas de pulso e válvulas de isolamento livremente alocadas entre os canais para limpeza online ou offline
Monitoramento digitalO display identifica a sequência de válvulas de pulso ativa, o que facilita a configuração e a solução de problemas
Controle de alarmesValores independentes de disparo e de retorno para pressão diferencial alta e baixa apoiam o monitoramento da condição do filtro
Vídeos do produto
Demonstrações e vídeos de seleção relacionados.
Controlador de pulso por pressão diferencial SXC-D32L
Desenhos técnicos
Dimensões de instalação deste produto.
🔍 Clique para ampliarSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 canais · controlador de pulso ΔP — Desenho de gabinete e fixação
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 Clique para ampliarSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 canais · controlador de pulso em armário de parede — Desenho de gabinete e fixação
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
Base de conhecimento
Respostas práticas sobre este produto.
Solução de problemas
Como usar a pressão diferencial (ΔP) para saber se a sua limpeza por pulso está funcionando?
Com o controle por demanda (clean-on-demand), o ΔP deve oscilar em dente de serra dentro de uma janela de cerca de 1 polegada de coluna d'água (~249 Pa) entre os setpoints alto e baixo. Se não conseguir pulsar até o setpoint baixo, ou se pulsar constantemente, o problema está nos filtros ou no fornecimento de ar.
pressão diferencialΔPlimpeza por demanda
Solução de problemas
Como o excesso de pulsos afeta as válvulas de pulso e os filtros, e como ajustar os setpoints?
Cada pulso flexiona a mídia filtrante, portanto o excesso de pulsos encurta a vida útil das mangas e desperdiça ar comprimido. Defina limites alto e baixo de ΔP realistas para que o coletor passe a maior parte do tempo entre eles, em vez de ciclar constantemente — e não use o excesso de pulsos para mascarar ar ruim ou filtros esgotados.
excesso de pulsosfrequência de pulsosajuste de setpoint
Solução de problemas
As válvulas de pulso estão disparando, mas a pressão diferencial não cai — o que devo verificar?
Percorra toda a cadeia de limpeza: confirme que cada válvula de pulso realmente abre com um estalo seco, verifique se o reservatório de ar mantém a pressão ao longo de um ciclo de limpeza, inspecione o tubo de sopro e o alinhamento dos bocais, revise o tempo de acionamento e o intervalo entre pulsos no controlador e confirme que o ar de alimentação está limpo, seco e na pressão nominal da válvula. Se os pulsos são fortes e o ar está correto, mas o ΔP ainda não se recupera, as mangas filtrantes provavelmente estão colmatadas — programe a troca em vez de simplesmente baixar o setpoint.
pressão diferencial não cailimpeza por pulso não funcionasolução de problemas de ΔP alto
Solução de problemas
As válvulas de pulso não param de disparar, mas a pressão diferencial não cai — a tremonha pode ser a causa?
Sim — uma tremonha que não é esvaziada a tempo é uma causa oculta clássica. Quando o pó forma abóbada ou se acumula até a zona das mangas, ele é rearrastado e se deposita novamente nas mangas que você acabou de limpar, de modo que o controlador de ΔP continua acionando as válvulas e o ΔP mesmo assim não cai. O resultado é um pulsar constante que desperdiça ar comprimido e acrescenta ciclos ao diafragma sem resolver nada. Antes de culpar as válvulas, verifique a tremonha: confirme que a descarga (eclusa rotativa, transportador helicoidal ou válvula) está funcionando e desfaça qualquer abobadamento ou acúmulo.
tremonha não descarregarearraste de póabobadamento do pó
Perguntas sobre o produto
Quando escolher o controlador de pulso offline SXC-D32L (SK01-C8A9-D32L)?
Escolha o SXC-D32L quando um filtro de mangas compartimentado precisar de mais flexibilidade do que uma divisão fixa de canais: seus canais podem ser livremente alocados entre válvulas de pulso e válvulas de isolamento, e o sensor de pressão diferencial integrado permite limpar por demanda e gerar alarmes de ΔP alto/baixo sem nenhum instrumento externo. Todas as faixas e os valores de fábrica estão na tabela de parâmetros técnicos desta página.
SXC-D32LC8A9-D32Lquando escolher o D32L
