Início / Válvula de pulso / Válvula de pulso Watson®

Série roscada Watson® WPS-CA/TG

Válvula de pulso roscada

As válvulas de pulso roscadas Watson® usam um corpo robusto de ângulo reto com conexões de rosca G padrão para sistemas de limpeza por jato pulsante de filtros de mangas. A linha WPS-CA/TG cobre os modelos DN20 a DN76, garantindo conexão estável ao tubo de sopro, entrega confiável do pulso e serviço industrial de despoeiramento com alto número de ciclos.

Ver linha de modelos TGSolicitar orçamento

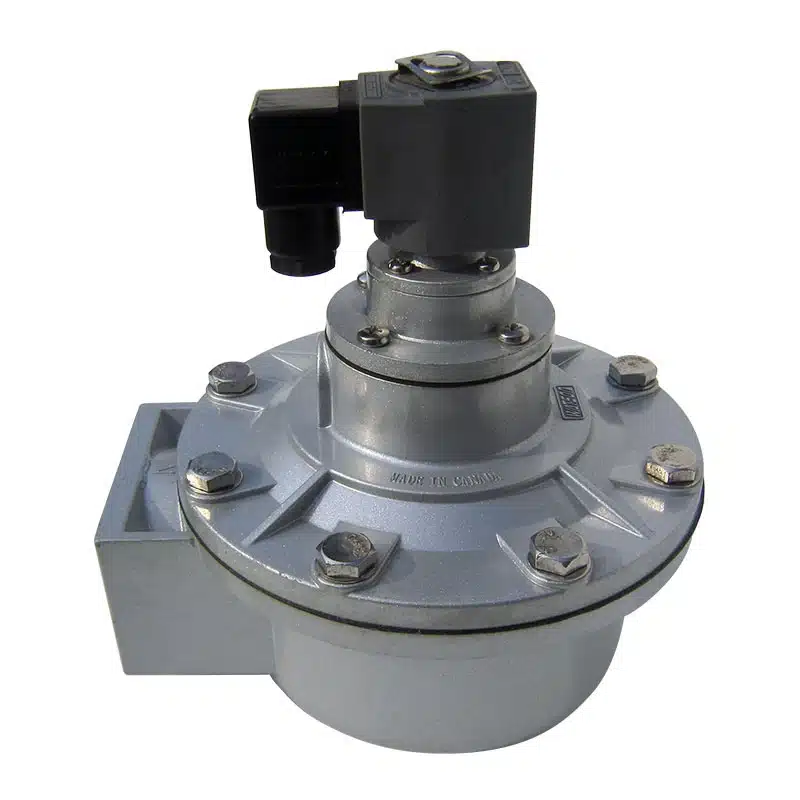

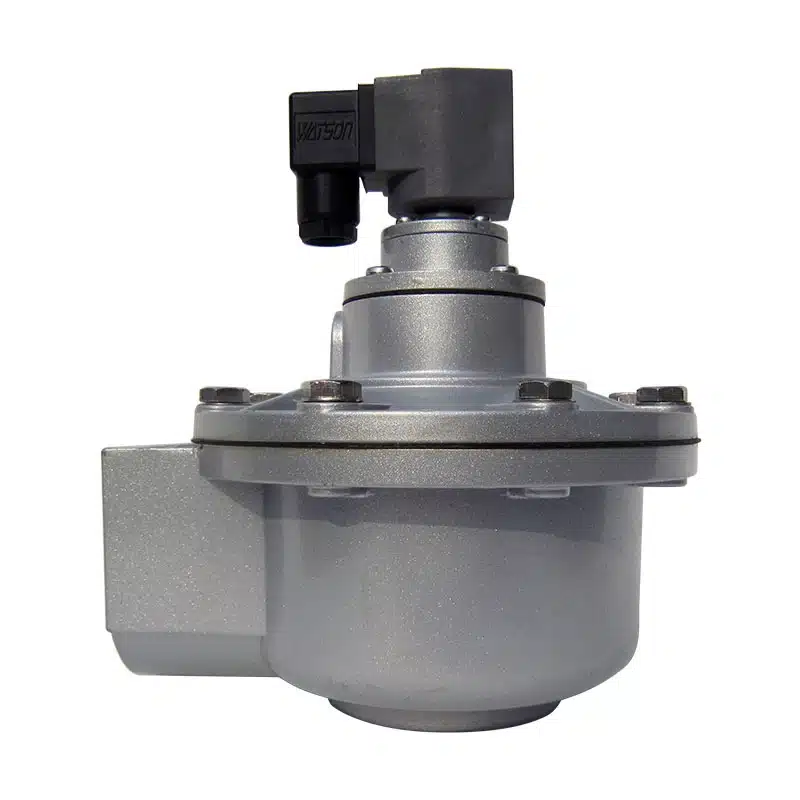

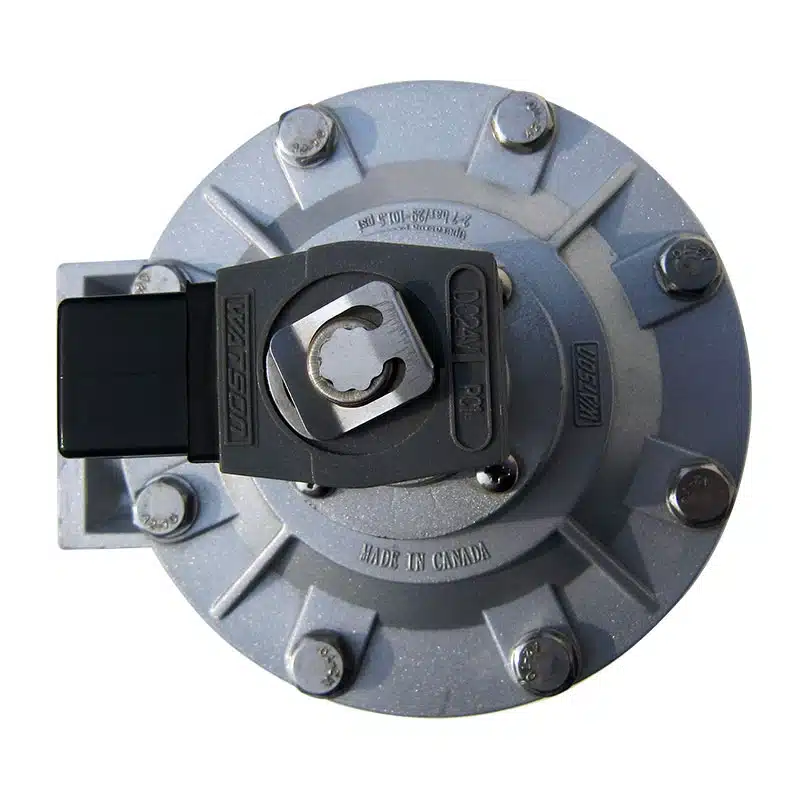

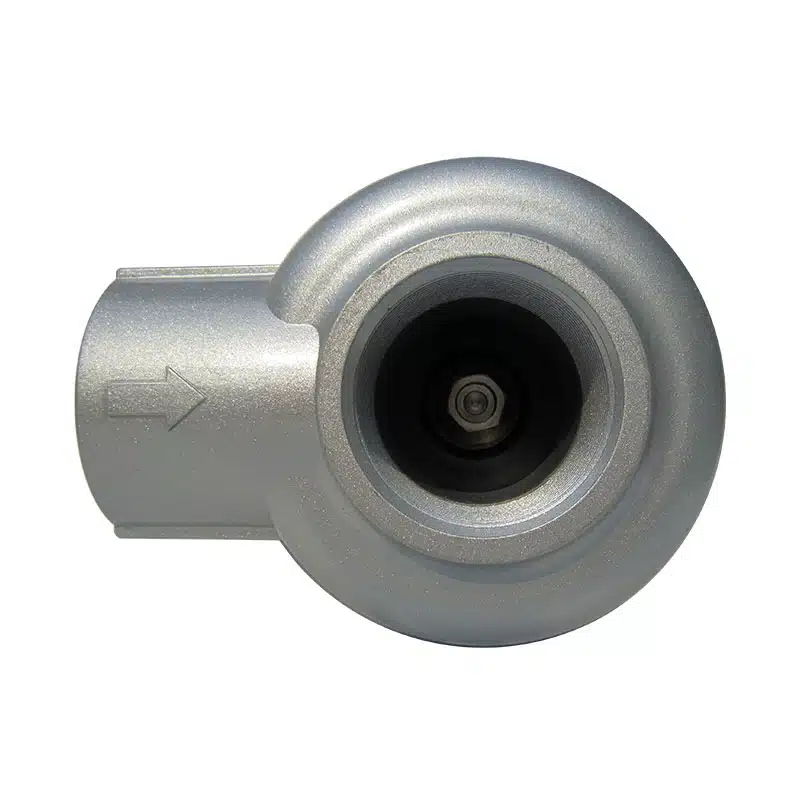

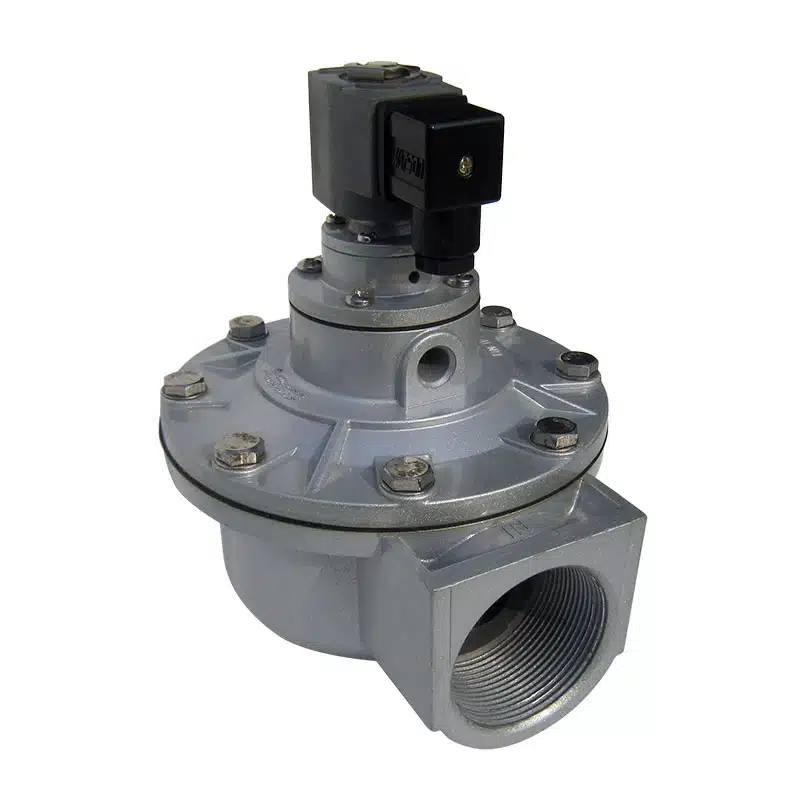

Vista principal da válvula de pulso roscada Watson®

Especificação universal de operação

Condições de operação de toda a linha WPS-CA.

Pressão de trabalho0.4-0.6 MPa (4-6 bar)
Fluido de trabalhoAr limpo
Alimentação elétricaDC24V, AC220V/50Hz a AC240V/60Hz
Grau de proteçãoIP65
Ambiente de trabalhoNormal: -20°C a 80°C; alta temperatura: 55°C a 180°C
Umidade relativa≤85%

Linha completa de modelos

Modelos de válvula de pulso roscada Watson® WPS-CA/TG.

Pressão de trabalho 0.4-0.6 MPa · ar limpo · DC24V ou AC220V/50Hz-AC240V/60Hz · IP65 · certificada CE / CCC / RoHS

TipoModeloTamanho (pol.)Tamanho DNGrau de proteção Ex
RoscadaWPS-CA/TG20G3/4"DN20Diafragma simples
RoscadaWPS-CA/TG25G1"DN25Diafragma simples
RoscadaWPS-CA/TG40G1 1/2"DN40Diafragma duplo
RoscadaWPS-CA/TG50G2"DN50Diafragma duplo
RoscadaWPS-CA/TG62G2 1/2"DN65Diafragma duplo
RoscadaWPS-CA/TG76G3"DN76Diafragma duplo

Normas do produto

Vantagens da válvula de pulso roscada Watson®.

CertificaçõesCE, CCC, RoHS
Grau de proteçãoIP65
ConexãoA conexão padrão com rosca G permite uma instalação rígida e amplamente compatível em tubos de sopro roscados.
Corpo da válvulaA construção reforçada em ângulo reto é adequada ao serviço de limpeza por jato pulsante em alta pressão.
Serviço em alta temperaturaAs opções de diafragma para alta temperatura atendem a aplicações em usinas termelétricas, fundições e incineração com filtros de mangas.

Certificações

Certificado por terceiros para esta linha de produtos.

Ver todos os certificados →
Certificado de conformidade à prova de explosão (NEPSI) — Válvulas de pulso à prova de explosão da série WPS-F🔍 Clique para ampliar

Certificação de produto

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Certificado de conformidade à prova de explosão (NEPSI) — Válvulas de pulso à prova de explosão da série WPS-F

Certificado nºGYB25.2393X
Emitido porShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Emitido em2025-07-30
Válido até2030-07-29
NormasGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Precisa do PDF original?
Certificado de conformidade UL — Componente reconhecido, conjunto de bobina para válvulas operadas eletricamente🔍 Clique para ampliar

Certificação de produto

WPS-TZ-XQ (suffix A, B, C, D or E)

Certificado de conformidade UL — Componente reconhecido, conjunto de bobina para válvulas operadas eletricamente

Certificado nº20150423-MH49402 (Report Reference MH49402-20130423)
Emitido porUL LLC
Emitido em2015-04-23
NormasUL 429, CAN/CSA C22.2 No. 139-10
Precisa do PDF original?

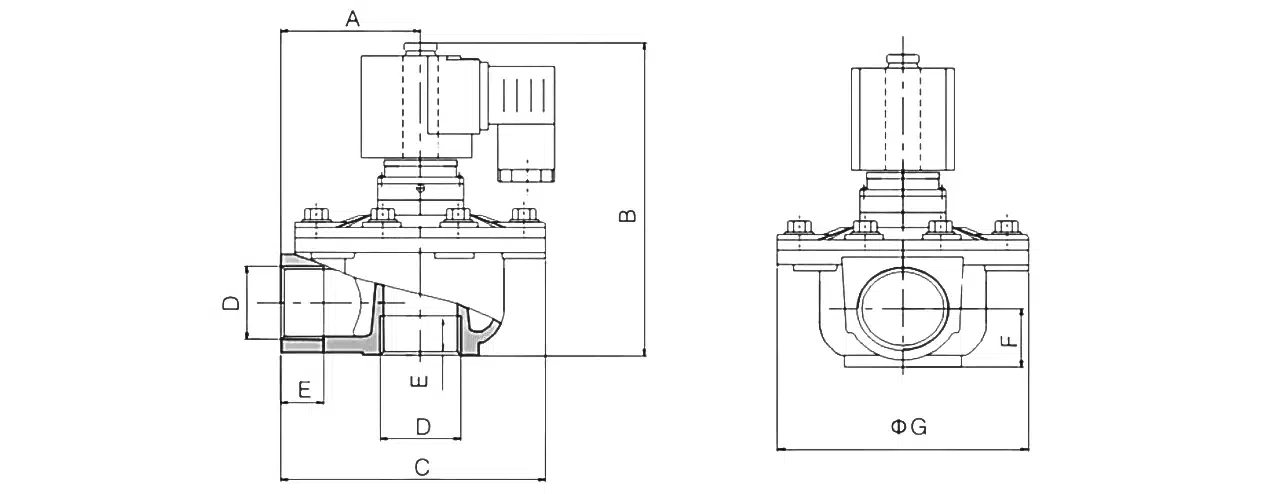

Desenhos técnicos

Dimensões de instalação deste produto.

WPS-CA/TD20 · válvula com rosca externa / à prova de chama — Desenho de instalaçãoDimensões disponíveis mediante solicitação

WPS-CA/TD20

WPS-CA/TD20 · válvula com rosca externa / à prova de chama — Desenho de instalação

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 mais dimensões

Receba o desenho completo e as dimensões

Desenho original enviado mediante solicitação · resposta em até um dia útil

WPS-CA/TD25 · válvula com rosca externa / à prova de chama — Desenho de instalaçãoDimensões disponíveis mediante solicitação

WPS-CA/TD25

WPS-CA/TD25 · válvula com rosca externa / à prova de chama — Desenho de instalação

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 mais dimensões

Receba o desenho completo e as dimensões

Desenho original enviado mediante solicitação · resposta em até um dia útil

WPS-CA/TD40 · válvula com rosca externa / à prova de chama — Desenho de instalaçãoDimensões disponíveis mediante solicitação

WPS-CA/TD40

WPS-CA/TD40 · válvula com rosca externa / à prova de chama — Desenho de instalação

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 mais dimensões

Receba o desenho completo e as dimensões

Desenho original enviado mediante solicitação · resposta em até um dia útil

WPS-F-CA/TG25 · válvula com rosca externa / à prova de chama — Desenho de instalaçãoDimensões disponíveis mediante solicitação

WPS-F-CA/TG25

WPS-F-CA/TG25 · válvula com rosca externa / à prova de chama — Desenho de instalação

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 mais dimensões

Receba o desenho completo e as dimensões

Desenho original enviado mediante solicitação · resposta em até um dia útil

WPS-F-CA/TG40 · válvula com rosca externa / à prova de chama — Desenho de instalaçãoDimensões disponíveis mediante solicitação

WPS-F-CA/TG40

WPS-F-CA/TG40 · válvula com rosca externa / à prova de chama — Desenho de instalação

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 mais dimensões

Receba o desenho completo e as dimensões

Desenho original enviado mediante solicitação · resposta em até um dia útil
